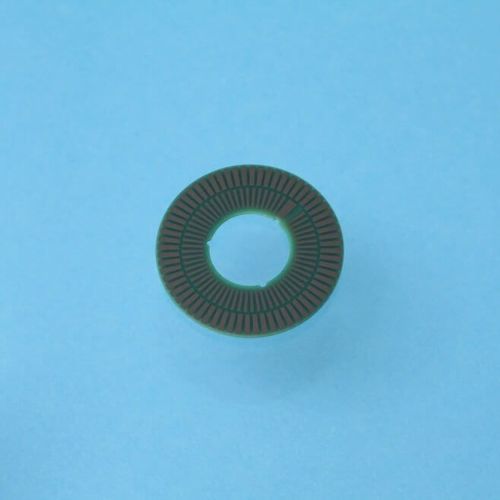

Magnetring für Drehgeber TPCD05

Doppelspuriger Encoderscheibe mit 64 Perioden für IT Encoder. Die Scheibe besteht aus einer Leiterplatte mit Kupfermustern auf der Vorderseite, die Rückseite ist völlig mit Kupfer beschichtet. Die rückseitige Kupferschicht dient als Abschirmung gegen metallische Strukturen hinter der Scheibe. Die Scheibe kann somit auf einer metallischen oder nichtmetallischen Oberfläche montiert werden. Zur Ausrichtung der Scheibe sind 3 halb-Löcher mit Durchmesser 1 mm vorgesehen. Periodenzahl 64 Aussendurchmesser 28.2 mm Innendurchmesser 12 mm Mess-Radius 10.35 mm Dicke 0.73 mm
