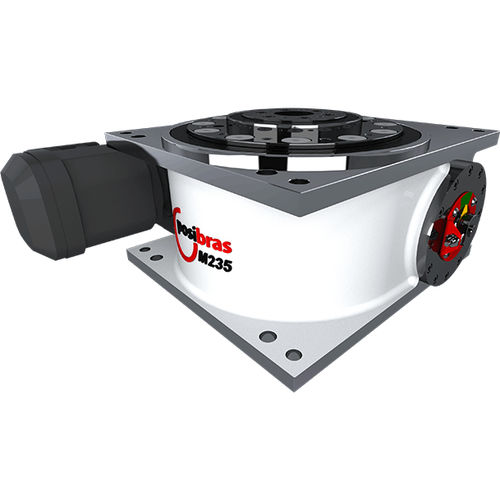

Motor-Rundschalttisch M235

horizontalvertikalkompakt

Unser Rundschalttisch M235 ist für Anwendungen konzipiert, die mittlere Belastungen erfordern. Er ist kompakt und leicht und kann mit nur 4 Schrauben einfach installiert werden. Er kann horizontal, vertikal oder invertiert (auf dem Kopf stehend) installiert werden. Ideal für Anwendungen wie: - Bohrmaschinen - Fräsen - Pressen - Schweißen - Palettenpositionierung - Gießerei - Sondermaschinen Um auszuwählen, welches Modell die beste Wahl für Ihr Projekt ist, müssen Sie die Lasten, das Trägheitsmoment der zu bewegenden Masse, die Zeit in Sekunden für die Positionierung und die Anzahl der Stationen (Anschläge) kennen A- Maximale Axiallast (*): Stellt die gesamte Masse dar, die gleichmäßig auf dem Drehtisch verteilt ist (oder das Gesamtgewicht)(*) - die maximale Gesamtlast bezieht sich auf die Kräfte, die auf den Drehtisch wirken. Dies bedeutet nicht, dass der Rundschalttisch in der Lage sein wird, diese Masse zu drehen, da die Drehung von drei Faktoren abhängt: - zurückgelegter Winkelweg (oder Anzahl der Stationen) - Winkelbeschleunigung - Gesamtträgheitsmoment (Massen und Abstand der Massen vom Mittelpunkt des Drehtischs) B- Maximale radiale Belastung: Stellt Kräfte senkrecht zur Mitte des Drehtellers dar, die in der Regel von Aktoren außerhalb des Rundschalttisches ausgeübt werden, die auf die Mitte dieses Tellers ausgerichtet sind - C- Maximales vertikales Drehmoment: Stellt die Unwucht der Massen auf dem Drehteller oder die Verdrehung dieses Drehtellers dar, in der Regel verursacht durch Aktoren außerhalb des Rundschalttisches, die eine axiale Kraft auf nur eine Seite des Drehtellers ausüben - D- Maximales horizontales Drehmoment: stellt äußere Kräfte in Drehrichtung des Rundschalttisches dar, die den Drehteller zum Drehen oder Bremsen zwingen
