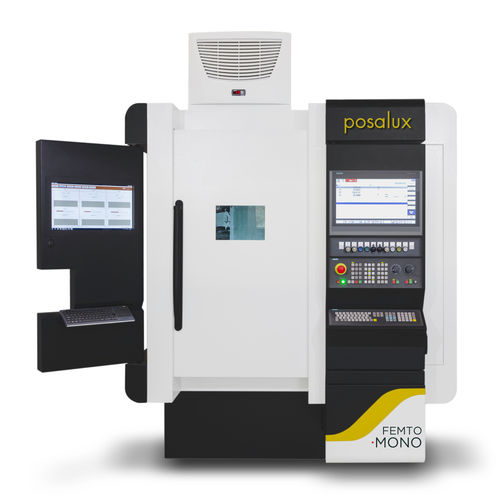

Lasermikrobearbeitungsmaschine FEMTO 3-axis

3-Achs

FEMTO-Quelle bis zu 200 fs Lichtwellenlänge: nIR (1030 nm) 5-Achsen-Präzessionskopf Bildverarbeitungssystem, Strahlabschwächer, Shutter, Strahlanalysator, Leistungsschreiber Maschine Klasse 1 (I), FEMTO-LASER Klasse 4 (IV) Dedizierte multifunktionale Software Siemens 840 D SL, sicherheitsintegrierte CNC Maschine bei +/- 1°C, betrieben im Überdruck Technische Höhepunkte : Brennweitenmessung Auswechselbare Spannvorrichtungen Hochpräzise Positionierung X-Y-Tisch (300×300 mm) Kamera zur Überprüfung der Positionierung Staubabsaugung MONO-Konfiguration (Prototypen und Massenproduktion mit einem Kopf) Produktvorteile : Reproduzierbarkeit der Lochqualität Genauigkeit der Maschinenkalibrierung < ± 1 µm Prozessgenauigkeit ± 2 µm Unerreichte Produktivität mit höherer Ausbringungsrate Flexibilität (Bohren, Schneiden, Drehen) Runde, quadratische und andere Lochformen möglich Kontrolle der Bohrungskonizität Mindestdurchmesser ⩽ 20 µm bei enger Lochteilung (Wandstärke ⩽ 10 µm) FEMTO LASER Vorteile : Hohe Repetitionsrate und hervorragende Strahlqualität Keine thermischen Effekte (NAZ) Keine Ablagerung, kein Recast Bearbeitung eines breiten Spektrums von Materialien (Keramik, Hartkeramik, Polymere, Polyimide, usw.) Drehfunktion für eine große Bandbreite von Anwendungen verfügbar Qualität und Know-how : Optische und faseroptische zerstörungsfreie Messung zur Kontrolle von Lochdurchmesser, Form und Positionierung 2D-Video-Messsystem mit Bildanalyse Messung der Oberflächenrauhigkeit (Konfokaler Laser 3D) Rasterelektronenmikroskop (SEM) Studie und Versuche auf Anfrage
