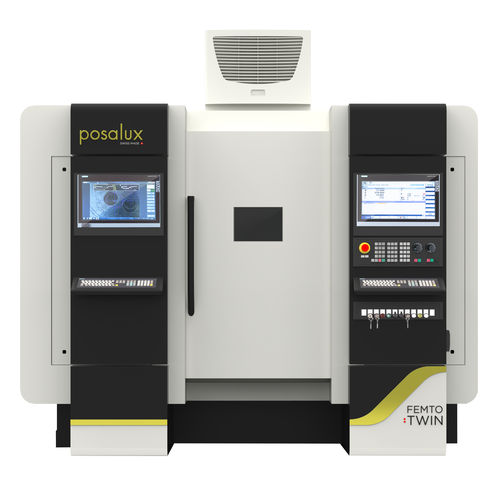

Lasermikrobearbeitungsmaschine FEMTO 5-axis

5-Achs

Verschiedene Harmonische verfügbar (Wellenlänge): nIR und grün 5-Achsen-Präzessionskopf Bildverarbeitungssystem, Strahlabschwächer, Shutter, Strahlanalysator, Leistungsschreiber Lineares Achsensystem für hochdynamische und genaue Bewegungen Maschinenklasse 1 (I), FEMTO-LASER Klasse 4 (IV) Siemens 840 D SL, sicherheitsintegrierte CNC Maschine bei +/- 1°C, betrieben im Überdruck Technische Highlights: Brennweitenmessung Automatische Be- und Entladelösungen Kamera zur Positionierung Staubabsaugung TWIN-Konfiguration (verdeckte Datenerfassung beim Bohren) COMBI-Konfiguration (kombinierte Lösungen für Laserbohren und mechanisches Fräsen) Produktvorteile : Hohe Produktivität, Genauigkeit und Wiederholbarkeit Ausgezeichnete Fließstabilität in +/- 1% Cp 1,67 Ausgezeichnete Oberflächenrauhigkeit bis zu Ra 50 nm (wie beim Polieren) Kegelförmige Bohrungen +20° / -15° (umgekehrt) Flexibilität bei der Bearbeitung von Lochformen 6 Bohrungen Durchmesser 180 µm / Dicke 300 µm - Werkstückzykluszeit : 12 s (TWIN-Konfiguration) FEMTO LASER Vorteile : Hohe Repetitionsrate und hervorragende Strahlqualität Keine thermischen Effekte (NAZ) Keine Ablagerungen, kein Recast Bearbeitung einer breiten Palette von Materialien Schneidfunktion (Ablation) verfügbar Qualität und Fachwissen : Präziser Fluss zur Charakterisierung von Wiederholbarkeit und Stabilität Messung der Oberflächenrauheit (Konfokaler Laser 3D) Optische und faseroptische zerstörungsfreie Messungen zur Kontrolle von Lochdurchmesser, Form und Position Rasterelektronenmikroskop (SEM) Studien und Versuche auf Anfrage
