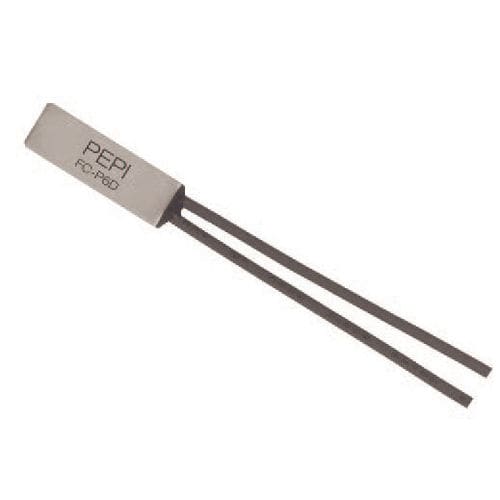

Miniatur-Thermosicherung FC-P6D series

Kunststoffgehäuse

Diese Sprungschalttemperaturregelung ist eine Neuheit in der Valstat™ Serie von wirtschaftlichen Lösungen für den Schutz von Motoren, Transformatoren, Leuchten und anderen Anwendungen. Da das bimetallische Element den Schaltstrom nicht trägt, reagieren die FC-P6D-Vorrichtungen in erster Linie auf Temperaturänderungen und erzeugen weniger Derating als bei stromempfindlichen Vorrichtungen. Merkmale ________________________________________ -Schnappschloss-Design, Schnellbrecher/Schnellschalter für Schaltvorgänge. -Extrem kompakte Bauweise mit hoher Schaltkontaktleistung. -Geshuntes Design: Das Bimetallelement führt keinen Strom. Das Gerät schaltet oder unterbricht den Stromkreis hauptsächlich aufgrund der Temperatur. Dies führt zu einer Verringerung der internen Erwärmung des Gerätes bei Anwendungen mit höheren Strombelastungen. -Voreinstellung Kalibriertemperatur; nicht im Feld einstellbar. Das PBT-Thermoplastikgehäuse ermöglicht eine maximale Expositionstemperatur von 170°C für 24 Stunden. -Das Gehäuse hat eine Spannungsfestigkeit von 1.500 VAC für 1 Minute oder 1.800 VAC für 1 Sekunde ohne Lichtbogen. Kontaktbewertungen ________________________________________ -10 AMPERE /125 VAC -7 AMPERE/250 STAUBSAUGER Diese Werte gelten für 6.000 Zyklen Kalibrierbereich ________________________________________ -Erhältlich von 50°C bis 150°C in Schritten von 5°C. Die Standardöffnungstoleranz beträgt ± 5°C -Rücklauftemperatur ca. 30 bis 35% niedriger als die Öffnungstemperatur Standardkonfiguration ________________________________________ -FC-P6D Thermoschutzschalter sind mit 60 mm abisolierten 9,5 mm Drähten ausgestattet, #20 Gauge rot Teflonisolierte Drähte (UL #1332) -Kundenspezifische Leitungslängen sind von 30 mm bis 300 mm erhältlich.
