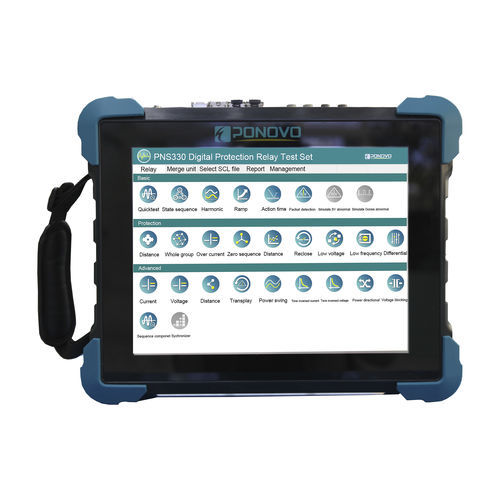

Elektrisches Testsystem PNS330i

Laborzur Anwendung im Schienenverkehrfür Stromnetz

Das digitale Schutzrelais-Prüfgerät PNS330i ist die neue Generation der IEC61850-Handgeräte von PONOVO. Das Gewicht des gesamten Geräts beträgt nur weniger als 3 kg. Es verfügt über einen hochpräzisen Spannungs- und Stromausgang und eine mehrkanalige optische Digitalschnittstelle, die die Anforderungen der konventionellen Schutzrelaisprüfung und der Prüfung von digitalen Relais und anderen IEDs in digitalen IEC61850-Umspannwerken vollständig erfüllen. Produktmerkmale - 10,4-Zoll-Voll-Touch-LCD-Bildschirm für die Bedienung durch ein Linux-System - Stromversorgung durch einen eingebauten Li-Akku mit großer Kapazität, der Akku kann herausgenommen und ausgetauscht werden - Analoger Ausgang: Spannung 4*120V / Strom 3*10A - 4 Paar optische/Ethernet-Ports (einschließlich 1 Paar Gigabit-Ports), 2 optische serielle Sendeports, 2 optische serielle Empfangsports - Optische IRIG-B Zeitsynchronisationsschnittstelle, 1588 Zeitsynchronisationsschnittstelle, GPS/BDS Zeitsynchronisationsschnittstelle - Wi-Fi, 4G/5G, Bluetooth Kommunikationsschnittstelle Anwendung - Unterstützt Schnelltest, Zustandsfolge, Oberschwingung, Rampe, Differentialschutz, Distanzschutz, die gesamte Gruppenübertragung, Nullsequenzschutz, Überstromschutz, Wiedereinschalt- und Wiedereinschaltbeschleunigung usw. - SMV-Empfangsanalyse RMS, Wellenform, Oberschwingungen, Vektordiagramm, Sequenzkomponente, Leistung, Dual AD, Phasenprüfung, Polarität, Paketstatistik, Nachrichtenüberwachung usw. - GOOSE-Empfangsanalyse Echtzeitwert, variable Bitliste, Paketstatistik, Nachrichtenüberwachung, GOOSE-Sendemechanismuserkennung usw. - Grafische SCD: realisiert die grafische Analyse von SCD und zeigt die virtuelle Terminalverdrahtung an. - Erweiterte Anwendung: MMS-Kommunikationsfunktion Automatische Testfunktion
