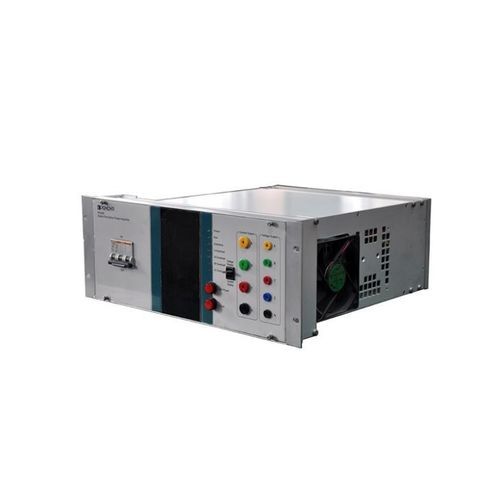

Leistungsverstärker PA30Bi

digitalmit Spannungsausgang

PA30Bi ist ein Echtzeit-Simulationsverstärker für den Schaltschrankeinbau mit dreiphasigem Strom und vierphasiger Spannung. Dieser digitale Leistungsverstärker ähnelt dem PA30Bi, hat aber eine höhere Ausgangsspannung und Ausgangsleistung. Der PA30Bi kann eine Hardware-in-the-Loop-Simulation mit einem Ausgang von 3-Phasen-Strom, mit einem maximalen RMS-Phasenstrom von 30A und einer maximalen Ausgangsleistung von 450VA, und 4-Phasen-Spannung, mit einer maximalen RMS-Phasenspannung von 120V und einer maximalen Ausgangsleistung von 60VA durchführen. Stromstärke 3x0 ~ 30 A RMS Max. Ausgangsleistung 450VA(30A Ausgang) Eingangssignal 0~7V RMS(± 10Vpek) Strom-Genauigkeit 0.2%(0.5A-30A) Typische Stromgenauigkeit < 0.1% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 4A/V Oberschwingungsverzerrung ≤0.2% Linearität ≤0.2% Phasengenauigkeit 0.2° Frequenzbereich DC-5kHz±1dB Sprungantwort < 20us Eingangs-/Ausgangsverzögerung < 20us Spannung 4×0 ~ 120V RMS Max. Ausgangsleistung 60VA (120V Ausgang) Eingangssignal 0~7V RMS(± 10Vpek) Spannungsgenauigkeit 0.1%(5V-120V) Typische Spannungsgenauigkeit < 0.05% Differenzielle Eingangsimpedanz 20k Ohm Verstärkung 20V/V Speisung 3 Phasen 380V AC 50/60 Hz Gehäuse 4U 19 Zoll
