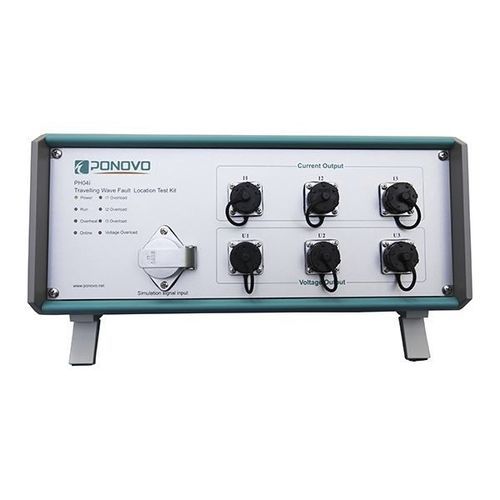

Fehlerortungssystem PH series

Das Prüfgerät der PH-Serie für Wanderwellen-Fehlerortungsrelais und -Geräte ist ein neues Gerät, das die Anforderungen an die Prüfung und Verifizierung von Wanderwellen-Fehlerortungsgeräten und Schutzrelais mit TWFL-Funktion erfüllt. Das Prüfgerät der PH-Serie zur Wanderwellen-Fehlerortung verfügt über dreiphasige Stromausgangskanäle mit großer Bandbreite und hoher Geschwindigkeit, so dass es das komplette Wanderwellen-Fehlersignal mit hoher Qualität wiedergeben kann. Die Software verfügt über eine Fehlerwiedergabefunktion, die entweder das entsprechende Wanderwellensignal gemäß den EMPT-Simulationswellenformdaten der Stromnetzfehlerstrom-Wanderwelle oder die aufgezeichneten Wanderwellenformdaten aus dem Umspannwerk oder einer anderen tatsächlichen Feldprüfung ausgeben kann. Gleichzeitig unterstützt die Software das Lesen und Bearbeiten der Comtrade-Formatdatei. Außerdem ist die kundenspezifische Autotest-Software, die die Erstellung und Wiedergabe von benutzerdefinierten Wellenformen unterstützt, optional, um die Kalibrierung im Labor zu erleichtern. Die PH-Serie für die Prüfung der Wanderwellen-Fehlerortung kann die Prüfung von zwei Wanderwellen-Fehlerortungsgeräten/Schutzrelais an zwei verschiedenen Orten mit Fernübertragung durch Zeitsynchronisation mit GPS-Zubehör abschließen, das mit der Prüfplattform der PH-Serie zusammenarbeiten kann.
