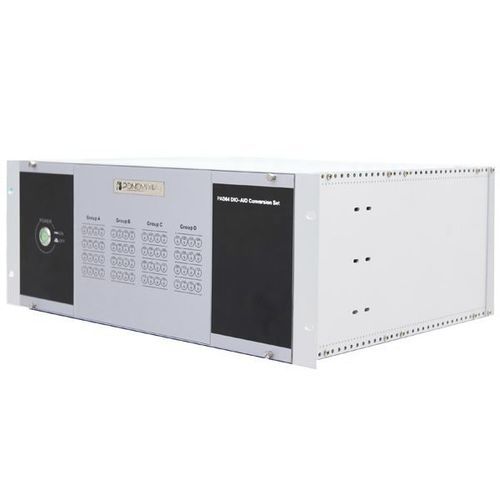

Leistungsverstärker PAD64

Isolationanalogdigital

Der PAD64 DIO (digitaler Eingang/Ausgang)-AIO (analoger Eingang/Ausgang)-Wandler ist ein Gerät, das für die DI/DO (digitaler Eingang/Digitaler Ausgang)-Umwandlung und die galvanische Trennung zwischen dem Echtzeit-Simulationssystem und den Schutzgeräten sowie allen anderen Geräten, die AIO (analoger binärer Eingang/Ausgang, potentialfreie Kontakte) benötigen, verwendet werden kann. Mit dem PAD64 können die Auslösekontakte des Schutzrelais und des Automatisierungsgeräts (Trockenkontakte oder Nasskontakte) in ein fotoelektrisch isoliertes 0V~5V-Pegelsignal umgewandelt werden, und der digitale Binärausgang des digitalen Simulators kann vom 0V~5V-Pegelsignal in Trockenkontakte umgewandelt werden. Ein PAD64-Chassis kann mit maximal 4 Modulen frei konfiguriert werden, und der digitale Eingang und der digitale Ausgang können beliebig konfiguriert werden. Die Konfiguration eines einzelnen Moduls umfasst entweder 16 Kanäle für binäre Eingänge oder 16 Kanäle für binäre Ausgänge. Der Benutzer kann die für seine Anwendung geeigneten Module auswählen und in das PAD64-Chassis einbauen. Frontplatte LED-Anzeigen für alle BI/BO-Status. Konventioneller Leistungsverstärker Frontplatte Rückwand Frei konfigurierbar mit bis zu 4 Modulen
