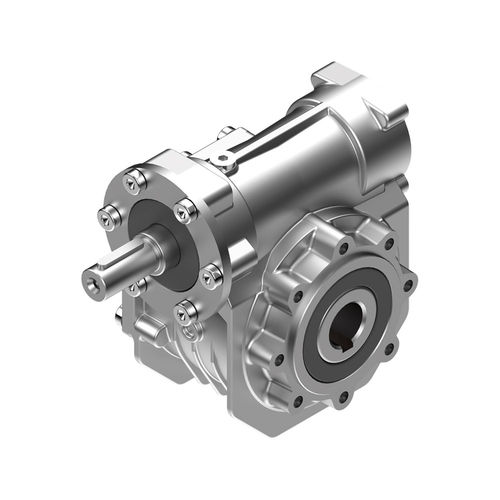

Schneckengetriebe SV / ISV series

200 - 500 Nm100 - 200 Nm500 - 1000 Nm

Schneckenzahngetriebeantriebe für Antriebssysteme mit geringen Momenten und regelmäßigen Belastungen treten mit ihren leichten, hochfesten, modernen Konstruktionskörpern sowie dem geräuscharmen Betrieb in den Vordergrund. Sie sind Schneckengetriebe mit 90° zwischen Antriebs- und Abtriebsachse. Es kann mit einer einzigen Gehäuseform fuß- und flanschmontiert werden. Das Gehӓuse hat eine starre Struktur und ist wärmeableitend. Systemfestigkeitsberechnungen werden gemäß den Normen ISO, DIN und NIEMANN durchgeführt. Es können verschiedene Antriebsoptionen angeboten werden (PAM B5, PAM B14, ...). Es können verschiedene Abtriebsoptionen angeboten werden (Vollwelle, Hohlwelle, ...). Es können verschiedene Anschlusszubehörteile angeboten werden (B5-Flansch, B14-Flansch, Drehmomentstütze, ...). Schneckenschrauben bestehen aus 16MnCr5-Einsatzstahl, Laufräder aus CuSn12Ni-C-Bronzematerial. Die Gehäuse werden bis zur Gehäusegröβe 105 aus ADC-12 Aluminiuminjektionen hergestellt. Es werden hochwertige Kugellager und Dichtungen verwendet. Besondere Anforderungen des Kunden können erfüllt werden.
