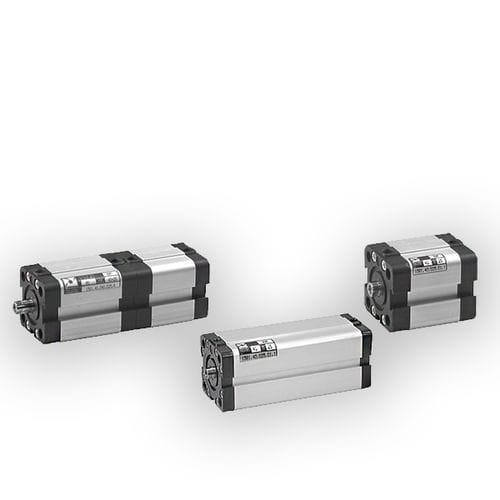

Pneumatikzylinder EUROPE series

Kolbenmit Magnetkolbenanodisiertes Aluminium

Diese Serie von Zylindern ist in zwei Versionen mit unterschiedlichen Gewindebohrungen erhältlich. Die erste Serie umfasst Zylinder von Ø 32 bis Ø 100, genannt "ISO", mit Befestigungslöchern wie bei den Zylindern ISO 6431 - VDMA 24562. Zylinder von Ø 20 bis Ø 100, genannt "UNITOP", Teile der zweiten Serie, entsprechen hauptsächlich der Norm UNITOP RU - P/6 - P/7. Die Zylinder Ø 12 und Ø 16, die nicht der Norm entsprechen, sind mit ähnlichen, auf dem Markt erhältlichen Produkten austauschbar. Bei der ISO-Version werden alle Befestigungsvorrichtungen der Serie 1320 mit Ausnahme des Zwischenzapfens verwendet, während für die Zylinder Ø 12, Ø 16 und für die "UNITOP"-Version Befestigungsvorrichtungen in Form von Flanschen, Fuß, männlichen und weiblichen Gabelköpfen aus Aluminium oder Stahl erhältlich sind. Für die Verwendung von Magnetsensoren siehe Hinweise auf der nächsten Seite.
