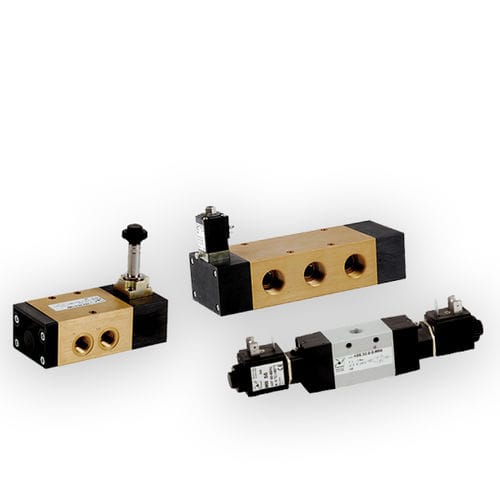

Pneumatik-Wegeventil / Schieber 400 series

pneumatisch gesteuertmagnetbetriebendirektgesteuert

Es handelt sich um 2-stufige Ventile, die elektropneumatisch betätigt werden. Ein direkt betätigtes Magnetventil der Serie 300 steuert den Hauptstromverteiler pneumatisch an. Dieses integrierte System ermöglicht die Konfiguration von Anlagen mit sehr geringem Platzbedarf. Die Steuerluft wird normalerweise vom Einlassanschluss entnommen (Autofeed) und das einzige Betätigungssignal ist elektrisch. Die Baureihe der Magnetventile entspricht in ihren Abmessungen und ihrem mechanischen Aufbau der Baureihe 200. Wir haben daher Magnetventile G 1/8″, G 1/4″, G 1/2″ und G 1″ mit identischen pneumatischen Eigenschaften, die jedoch elektrisch betätigt werden. Sie haben einen ausgeglichenen Kolben, der unempfindlich gegen Druck oder Drucklosigkeit ist. Sie sind in 3 und 5-Wege-Ausführung mit einem Magneten (monostabil) oder 2 Magneten (bistabil) und auch in 5-Wege-Ausführung mit 3 Positionen mit geschlossener Mitte, offener Mitte und gedrückter Mitte. Es ist zu beachten, dass die automatische Speisung des elektrischen Vorsteuerventils immer über den Anschluss 1 erfolgen muss, und wenn eine 3-Wege-Schließer-Konfiguration gewünscht wird, ist es notwendig, die Bediener zu wechseln. Die Magnetventile G 1/8″ und G 1/4″ können sowohl mit Mikromagneten als auch mit Standardmagneten ausgestattet werden und können in Reihe oder in einem Winkel von 90 Grad auf die Ventile montiert werden. Bitte beachten Sie, dass der Mikromagnet in jeder Richtung montiert werden kann, während der Standardmagnet wie in den Fotos und Diagrammen angegeben montiert werden muss.
