Elektrischer Manipulator МGR-1400

zum Anhebenzum LadenIndustrie

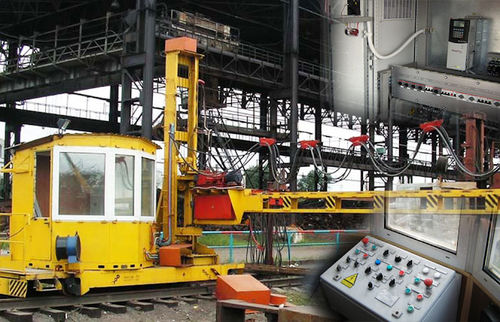

Gasschneide-Manipulator Der Gasschneidmanipulator МGR-1400 ist eine elektrische Anlage, die für die Kontrolle des Schneidens von Schüttgut und Schrott in den Fallhammerwerkstätten der Hüttenwerke und Vtorchermet-Werke vorgesehen ist. МGR-1400 führt die folgenden Operationen durch: -Bewegung entlang des Arbeitsbereichs; -Verschiebung des Arms mit der Schneide nach oben und unten für die Einstellung der Schneidenhöhe; -Drehung des Arms mit der Schneidevorrichtung im Winkel von 140°, um den Schnittpunkt zu finden; -Verschiebung des Schlittens mit dem Messer entlang des Arms; -Drehung des Messers im Winkel von 10° aus der vertikalen Position. МGR-1400 elektrische Ausrüstung umfasst: schaltschrank des Antriebs; bedienpult für den Bediener; elektrische Antriebe (Katzfahrantrieb, Armdrehantrieb, Armhubantrieb, Messerdrehantrieb, Gebläseantrieb, Messerschlittenbewegungsantrieb - geregelt); bremsen für Katzfahrantrieb, Armdrehantrieb und Armhubantrieb; endschalter; zündungseinheit; elektromagnetische Ventile; temperaturkontrollsystem für Sauerstoff- und Schneidgaserwärmungseinheiten. Das System besteht aus Heizelementen, Messregler und Widerstandssensor; klimakontrollsystem im Bedienerraum; zusatzeinrichtungen. -FUNKTIONALE SYSTEME Die elektrische Ausrüstung des МGR-1400 besteht aus den folgenden Funktionssystemen: -Stromkreis; betriebssteuerungs-, Anzeige- und Meldesystem; -Klimatisierungssystem; -Beleuchtungsanlage; -Schneidsystem; -Antriebsverriegelung. Der Leistungsteil ist als separate Einheit ausgeführt und befindet sich im Schaltschrank. Der Stromkreis ermöglicht das Anfahren, Anhalten und die Änderung der Bewegungsrichtung der Antriebsmotoren.
