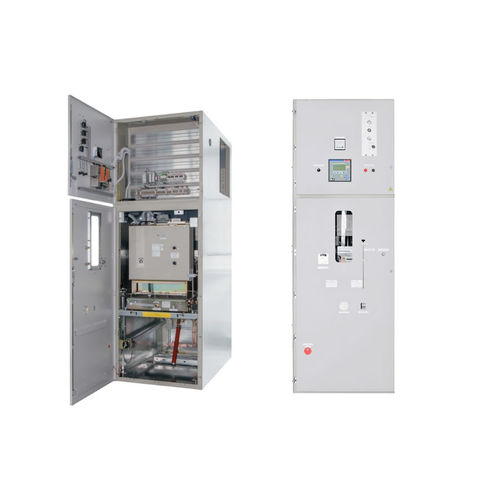

AC-Schaltanlage

MittelspannungVakuumIndustrie

27.5 kV AC-Schaltanlagen bieten Zuverlässigkeit und Kontinuität der Stromversorgung, Betriebssicherheit und Wartungsfreundlichkeit. 27.5 kV AC-Schaltanlagen werden nach den hohen Anforderungen der internationalen Normen IEC 62271-1 und IEC 62271-200 entwickelt, gefertigt und geprüft. Wesentliche Merkmale: ergonomisches Industriedesign; leichter Zugang zu allen Funktionsgruppen der Ausrüstung; möglichkeit der manuellen Steuerung der in der Schaltanlage eingebauten Geräte bei geschlossenen Fachtüren; einseitige Wartung; vakuum-Schutzschalter ist auf dem Wagen installiert; schiebetür für die Sicherheit bei der Wartung. Wichtigste Vorteile: schutz gegen versehentliches Berühren von stromführenden Teilen sicherheit bei der Wartung durch den Verschlussmechanismus und das Verriegelungssystem, das eine Fehlbedienung durch das Personal ausschließt; beständigkeit gegen Störlichtbogen; einsatz von Steuer- und Schutzmikroprozessoren führender internationaler Hersteller, die den ANSI- und IEC-Normen entsprechen. Anwendungsbereiche: 27.die 5 kV-Wechselstrom-Schaltanlagen sind für die Aufnahme und Verteilung von Wechselstrom mit einer Netzfrequenz von 50 Hz in den Unterwerken der Eisenbahntraktion vorgesehen. Die Vakuum-Leistungsschalter für Innenräume sind für eine Bemessungsspannung von 27,5 kV und einen Bemessungsstrom von 1250 A ausgelegt. Die Leistungsschalter erfordern wenig Wartung. Es wird empfohlen, eine Sichtprüfung und eine regelmäßige Reinigung der Isolierungsteile vorzunehmen und den Antrieb zu schmieren. Die Steuerung des Leistungsschalters kann manuell durch Drücken von Tasten oder elektrisch (Auslösemechanismus) erfolgen. Der Antrieb des Schalters lädt den Energiespeichermechanismus der Spiralfeder nach der Auslösung wieder auf. Zusätzlich zu den Auslösemechanismen enthält das Schaltmodul auch Verriegelungen. Der letzte Schaltvorgang ist immer das Ausschalten.
