PVD-Auftragsmaschine Mega-PiMS

Sputter

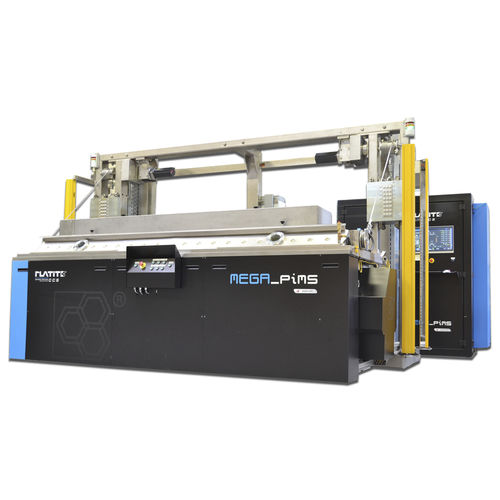

Die PLATIT Mega-PiMS Beschichtungsanlage wurde speziell für die Beschichtung rotierender Komponenten entwickelt. Ziel ist es, eine hochglanzpolierte oder strukturierte Oberfläche zu erzeugen. Um besonders glatte Schichten zu garantieren, haben wir unsere hochentwickelte Sputter-Technologie eingesetzt. Da Walzen in der Regel für Serienanlagen zu gross oder zu schwer sind und sie besondere Anforderungen stellen, ist die Mega-PiMS Beschichtungsanlage auch besonders dimensioniert. Design und Bedienkonzept wurden von uns so entwickelt, dass Sie die Beschichtungsanlage flexibel an Gewicht und Grösse der Komponenten anpassen können. Das Werkzeug oder Bauteil kann somit ø100 x 450mm bis zu ø600 x 3000mm gross sein. Die maximale gleichmässige Beschichtungslänge beträgt dabei 2000mm mit einem maximalen Gewicht von bis zu 1000kg. Die Handhabung der Anlage ist einfach und entspricht höchsten Benutzerkomfort. Das Beladen wurde stark vereinfacht und die Targets lassen sich unkompliziert und zeitsparend auswechseln. Damit Sie ein besonders grosses Kammervolumen zur Verfügung haben, wurde das Vakuumsystem der Mega-PiMS weiterentwickelt. Die Kathode befindet sich am Boden der Beschichtungskammer. So kann eine optimale Verteilung der Schichtdicken in der Vakuumkammer erreicht und gleichzeitig der maximale Raum für die zu beschichtenden Werkzeuge verfügbar gemacht werden. Diese werden horizontal angeordnet und drehen sich oberhalb des Targets. Die zu beschichtenden Werkzeuge und Komponenten sind meist aus Schnellarbeitsstahl gefertigt und dadurch sehr temperatursensibel. Daher sind die Mega-PiMS Beschichtungsanlagen extra auf niedrige Temperaturen ausgelegt.
