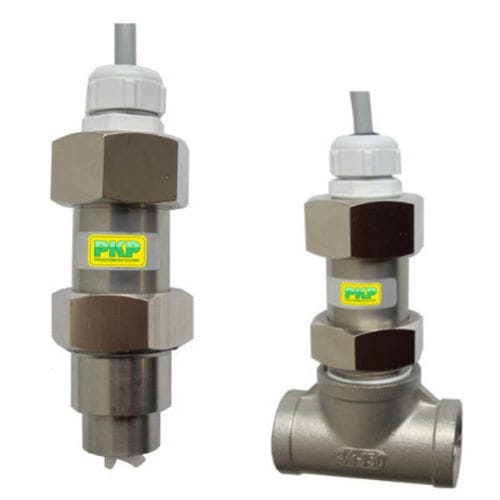

Paddel-Durchflusstransmitter DR20

Volumenfür Flüssigkeiten

Die Durchflusstransmitter der Typenreihe DR20 arbeiten nach dem Schaufelradprinzip. Das Schaufelrad wird einseitig vom Medium angeströmt und in Rotation versetzt. Dadurch ergibt sich eine niedrige Ansprechempfindlichkeit verbunden mit einer hohen Messbereichsspanne von bis zu 1:20. Die Geräte sind in der Ausführung mit T-Stück für Nennweiten von DN 15 bis DN 50 lieferbar. Somit können Messbereiche von anfangs 2,5 l/min bis hin zu 580 l/min abgedeckt werden. Eine Aufschweißversion kann prinzipiell für die unterschied­lichsten Rohrdurchmesser eingesetzt werden, das Ausgangs­signal ist hierbei der Strömungsgeschwindigkeit proportional und deckt den Bereich 0,3 bis 5 m/s ab. Einsatzbereiche Die Flügelrad Durchflussmesser vom Typ DR20 können zur Durchflussmessung aller niedrigviskosen Flüssigkeiten einge­setzt werden, welche die verwendeten Materialien nicht angreifen. Durch die hochwertige Lagerung sind die Geräte zuverlässig einsetzbar. für niedrigviskose Flüssigkeiten Schaufelrad Durchflusstransmitter mit großem Messbereich hochwertige Lagerung, hohe Genauigkeit weitestgehend temperaturunabhängige Messung, Ausganssignal linearisiert, kleine Einbaumaße für Prozessanschlüsse von G 1/2 bis G 2, auch als Aufschweißversion max. Druck: 25 bar, max. Temperatur: 100°C Messbereiche: 2,5-50 l/min ... 35-580 l/min
