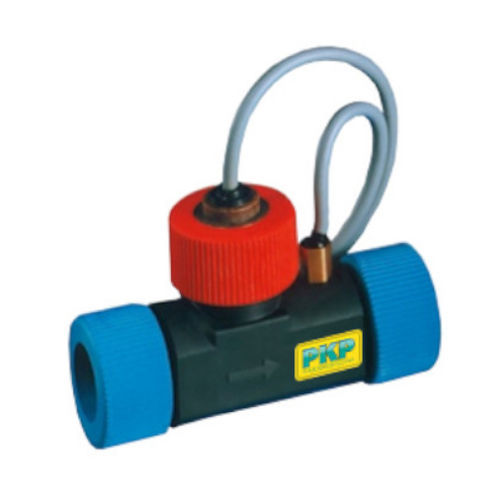

Turbinen-Strömungssensor DR08

Volumenfür Flüssigkeiten

Die Durchflussmesser der Typenreihe DR08 arbeiten nach dem Turbinenradprinzip. Die Flüssigkeit strömt in den Turbinenkörper und versetzt einen Rotor in eine durchflussproportionale Drehung. Diese Drehbewegung wird je nach Geräteausführung über einen induktiven Näherungssensor oder einen Hallsensor in eine Ausgangsfrequenz umgewandelt. Ein Hauptmerkmal der Turbinendurchflussmesser DR08 ist die sehr geringe Serienstreuung baugleicher Geräte. Dadurch entfällt die individuelle Abstimmung der einzelnen Turbinen auf die jeweilige nachgeschaltete Elektronik, wodurch die DR08 bestens für den Einsatz in Serienanwendungen geeignet sind. Einsatzbereiche Durch ihre kompakte Bauform, den großen Messbereich und die hohe Messgenauigkeit eignen sich die Turbinen-Durch­flussmesser DR08 für Anwendungen in den Bereichen: Kühlwassermessung Medizintechnik Kunststoffindustrie Solaranlage Werkzeugmaschinen Fotolaboranlagen Zapf- und Dosieranlagen Kühl- und Heizungsanwendungen Wärmemengenerfassung für Nennweiten 3/4" bis 2" Werkstoffe: Kunststoff, Messing oder Edelstahl max. Druck: 300 bar, max. Temperatur: 150 °C hohe Messgenauigkeit geringe Serienstreuung optional mit integriertem Temperatursensor Analogausgang oder Auswerteelektronik mit Anzeige Messbereiche: 2-40 l/min, 4-160 l/min und 0,4-25 m³/h Wasser
