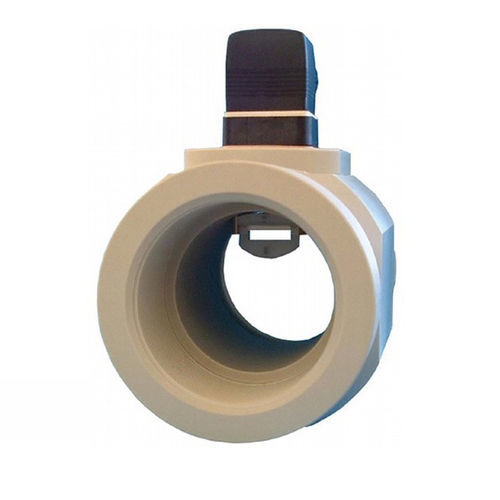

Paddel-Durchflussmesser DR05 series

für FlüssigkeitenDN50 - 2"DN25 - 1"

Der Flügelrad-Durchflussmesser DR05 misst den Durchfluss von Wasser und wasserähnlichen Medien. In ein Rohrstück aus Polypropylen ragt ein Flügelrad hinein, welches durch das fließende Medium in Rotation versetzt wird. Diese Drehbewe­gung wird über einen Hallsensor erfasst und als Impuls aus­gegeben. Die Ausgangsfrequenz dieser Impulse ist direkt proportional zum Durchfluss. Alternativ kann der Impulsaus­gang durch eine nachgeschaltete Elektronik in ein analoges Ausgangssignal 4...20 mA oder in 2 Grenzkontakte umgewandelt werden. Die Flügelrad-Durchflussmesser DR05 werden grundsätzlich als Vollkunststoffausführung, ohne metallische Werkstoffe, geliefert. Die Geräte sind für Rohr­nennweiten von 1“ bis 2“ mit Messbereichsverhältnissen bis zu 50:1 lieferbar. Einsatzbereiche Die Flügelrad Durchflussmesser DR05 werden überall dort eingesetzt wo der Durchfluss von niedrigviskosen Flüssigkei­ten zuverlässig und kostengünstig gemessen werden muss z. B.: – in Kühlsystemen – für VE-Wasser – für aggressive Flüssigkeiten in der Chemie-Industrie und vieles mehr für dünnflüssige Medien Vollkunststoffausführung ohne metallische Teile Werkstoffe: PP, ECTFE, Keramik, Viton für Rohrnennweiten von 1" bis 2" große Dynamik, Messbereichsverhältnisse bis 50:1
