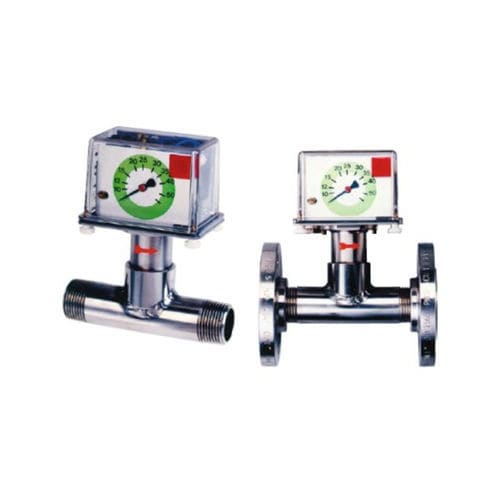

Paddeldurchflusswächter DP06 series

für FlüssigkeitenEdelstahlMessing

Die Durchflussmesser und -wächter der Typenreihe DP06 arbeiten nach dem Paddel-Faltenbalg-Prinzip. Durch das strö­mende Medium wird ein Pendelsystem mit einer Prallplatte gegen die Kraft einer Feder ausgelenkt. Diese Auslenkung wird rein mechanisch auf eine 270° ­Zeiger­anzeige und eine separate justierbare Schalteinheit über­tragen. Die Abdichtung gegenüber dem Medium erfolgt durch ein Faltenbalgsystem. Im Fehlerfall wird das Paddel durch die Feder in Nullstellung (kein Durchfluss) gebracht, wodurch das System automatisch einen Störfall meldet. Einsatzbereiche Die Durchflussmesser und -wächter DP06 werden zur Über­wachung von dünnflüssigen und niedrigviskosen Medien in mittleren bis großen Durchflussbereichen verwendet. z.B. in Brauchwasserkreisläufen industrieller Anlagen, da sie relativ unempfindlich gegenüber verschmutzten Medien sind. Speziell bei Rohrnennweiten über DN 50 ergibt sich durch die Montage mittels Aufsatzflansch ein unerreicht günstiges Preis-/Leistungsverhältnis. für Flüssigkeiten große 270°-Zeigeranzeige für Durchfluss für Nennweiten von 3/8" bis DN 600 unempfindlich gegenüber verschmutzten Medien und elektromagnetischen Feldern hermetische Trennung des Mediums vom Schaltelement durch Faltenbalg Werkstoffe: Messing, Edelstahl oder PVC max. Druck: 16 bar, max. Temperatur: 100 °C mit 1 oder 2 hochbelastbaren Mikroschaltern (250 V, 10 A) Mess- und Schaltbereiche: 1-5 l/min ... 1250-4500 m³/h Wasser
