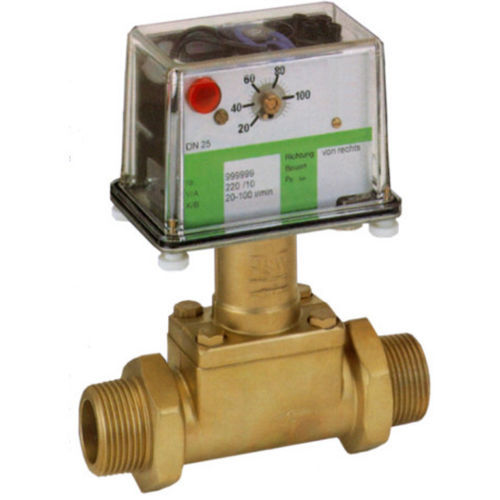

Paddeldurchflusswächter DP05

für FlüssigkeitenEdelstahlMessing

Die Strömungswächter der Typenreihe DP05 arbeiten nach dem Paddel-Faltenbalg-Prinzip. Durch das strömende Medium wird ein Pendelsystem mit einer Prallplatte gegen die Kraft einer Feder ausgelenkt. Diese Auslenkung wird rein mechanisch auf eine justierbare Schalteinheit übertragen. Die Abdichtung gegenüber dem Medium erfolgt durch ein Falten­balgsystem. Im Fehlerfall wird das Paddel durch die Feder in Nullstellung (kein Durchfluss) gebracht, wodurch das System automatisch einen Störfall meldet. Einsatzbereiche Die Durchflusswächter DP05 werden zur Überwachung von dünnflüssigen und niedrigviskosen Medien in mittleren bis großen Durchflussbereich verwendet. z.B. in Brauchwasser­kreisläufen von industriellen Anlagen, da sie relativ unempfindlich gegenüber verschmutzten Medien sind. Speziell bei Rohrnennweiten über DN 50 ergibt sich durch die Montage mittels Aufsatzflansch ein unerreicht günstiges Preis-/ Leistungsverhältnis. für Flüssigkeiten für Nennweiten von 3/8" bis DN 600 unempfindlich gegenüber verschmutzten Medien und elektromagnetischen Feldern hermetische Trennung des Mediums vom Schaltelement durch Faltenbalg Werkstoffe: Messing, Edelstahl oder PVC max. Druck: 16 bar, max. Temperatur: 100 °C mit 1 oder 2 hochbelastbaren Mikroschaltern (250 V, 10 A) Schaltbereiche: 1-5 l/min ... 1250-4500 m³/h Wasser
