Schwebekörper-Durchflussmesser DS08 series

Volumenfür FlüssigkeitenEdelstahl

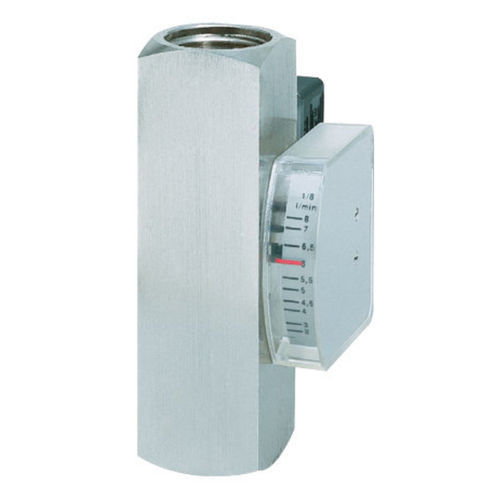

Die Strömungsmesser und -wächter der Typenreihe DS08 arbeiten nach einem modifizierten Schwebekörper-Messprin­zip. Der Schwebekörper wird mit einer Feder in einer zylindri­schen Schlitzdüse geführt. Das fließende Medium bewegt den Schwebekörper in Durchflussrichtung. Ein außen angebrachtes Zeigerinstrument ist magnetisch mit dem Schwebekörper gekoppelt und zeigt die durchfließende Menge auf einer Skala an. Außerhalb des Gerätes ist ein Reedkontakt angebracht. Dieser Reedkontakt ist in einem stufenlos verstellbaren Gehäuse eingegossen und somit vor äußeren Einflüssen geschützt. Erreicht der Schwebekörper mit seinen integrierten Magneten die Position des Reed­kontaktes, schließen sich die Kontaktzungen. Wird die Durch­flussmenge größer, bewegt sich der Schwebekörper weiter (maximal bis zum Anschlag, der ein Überfahren des Schaltbe­reiches verhindert). Dadurch ist jederzeit ein bistabiles Schalt­verhalten gegeben. Viskositätskompensation, Einbaulage und Funktionssicherheit Federkraft und magnetischer Schwebekörper garantieren absolute Funktionssicherheit. Durch den Einbau einer Feder, die den Schwebekörper gegen die Strömung in seine Aus­gangsposition zurückdrückt, kann das Gerät in jeder beliebi­gen Einbaulage verwendet werden. Durch die Vor­spannung der künstlich gealterten Feder ist keine Nachjustierung erfor­derlich. Die starke Vorspannung der Feder in Verbindung mit einer Lochblende im Schwebekörper beschränken die Einflüs­se von Viskositätsschwankungen des Mediums auf ein Mini­mum im Vergleich zu normalen Schwebekörper-Durchfluss­messern.
