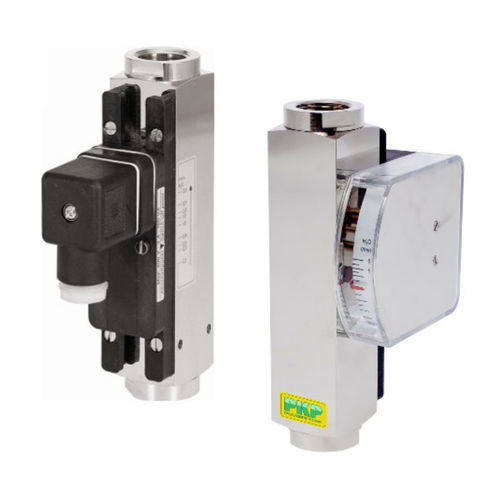

Schwebekörper-Durchflussmesser DS04 series

Volumenfür Flüssigkeitenfür Gas

Die Strömungsmesser und ­wächter der Typenreihe DS04 arbeiten nach einem modifizierten Schwebekörpermessprin­zip. Der Schwebekörper wird in einer zylindrischen Schlitzdü­se geführt. Das fließende Medium bewegt den Schwebekör­per in Durchflussrichtung. Ein außen angebrachtes Zeigeinstrument ist magnetisch mit dem Schwebekörper gekoppelt und zeigt die durchfließende Menge auf einer Skala an. Außerhalb des Gerätes ist ein Reedkontakt angebracht. Dieser Reedkontakt ist in einem stufenlos verstellbaren Gehäuse eingegossen und somit vor äußeren Einflüssen geschützt. Erreicht der Schwebekörper mit seinen integrierten Magneten die Position des Reed­kontaktes, schließen sich die Kontaktzungen. Wird die Durch­flussmenge größer, bewegt sich der Schwebekörper weiter (maximal bis zum Anschlag, der ein Überfahren des Schalt­bereiches verhindert). Dadurch ist jederzeit ein bistabiles Schaltverhalten gegeben. Einsatzbereiche Die Schwebekörper-Strömungsmesser und -wächter DS04 dienen zur Messung und Überwachung von niedrig-viskosen flüssigen oder gasförmigen Medien, z. B. Kühlsysteme, zur Überwachung von Pumpen und Kompressoren in Maschinen­bau, Medizintechnik, der Pharmazeutischen und Chemischen Industrie, für Forschung und Entwicklung.
