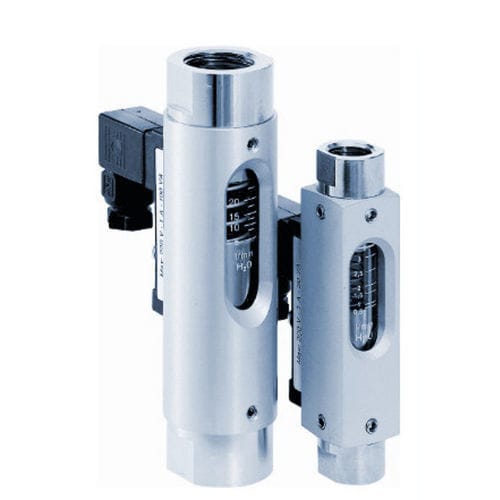

Schwebekörper-Durchflussmesser DS01 series

für Flüssigkeitenfür GasEdelstahl

Die Strömungsmesser und -wächter der Typenreihe DS01 arbeiten nach einem modifizierten Schwebekörper-Messprin­zip. Der Schwebekörper wird mit einer Feder in einem zylindri­schen Schauglas geführt. Das fließende Medium bewegt den Schwebekörper in Durchflussrichtung. Die Oberkante des Schwebekörpers zeigt die durchfließende Menge über eine auf dem Schauglas angebrachte Skala an. Außerhalb des Gerätes ist ein Reedkontakt angebracht. Dieser Reedkontakt ist in einem stufenlos verstellbaren Gehäuse eingegossen und somit vor äußeren Einflüssen geschützt. Erreicht der Schwebekörper mit seinen integrierten Magneten die Position des Reedkontaktes, schließen sich die Kontaktzungen. Wird die Durchflussmenge größer, bewegt sich der Schwebekörper weiter (maximal bis zum Anschlag, der ein Überfahren des Schaltbereiches verhindert). Dadurch ist jederzeit ein bistabiles Schaltverhalten gegeben. Einsatzbereiche Die Schwebekörper-Strömungsmesser und -wächter DS01 dienen zur Messung und Überwachung von kontinuierlichen Durchflüssen niedrigviskoser flüssiger oder gasförmiger Medien. Häufige Anwendungsgebiete sind: Kühlsysteme Maschinen­bau Medizintechnik Pharmazeutische und Chemische Industrie Forschung und Entwicklung
