Überwachungssoftware iTrendView

SchnittstellenGrafikDatenregistriergerät

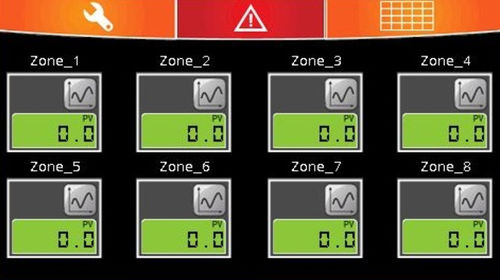

iTrendView ist ein Überwachungs- und Aufzeichnungsset, das Daten für 1.008 analoge Signale von verschiedenen Sensortypen (PT100, Thermoelemente, NTC, PTC, lineare Signale 4..20mA/0..10V von Druck-/Feuchtigkeits-/Niveautransmittern) aufzeichnen und speichern kann. Das System ermöglicht die Visualisierung der Momentanwerte für jeden Sensor sowie die grafische Darstellung der letzten 10 Minuten, neben der Meldung von Anomalien/Fehlern (beschädigter oder nicht angeschlossener Sensor, Datenerfassungsmodul offline...). Die Aufzeichnungsfunktion ermöglicht es, den Trend der Prozesse in einer CSV-Datei mit programmierbarer Abtastzeit zu speichern und sie über einen USB-Dongle oder über FTP zu exportieren, wenn eine Ethernet-Verbindung verfügbar ist. Die Schnittstelle ist in Italienisch und Englisch verfügbar. Die Datenerfassung erfolgt über ein oder zwei Module MCM260X-5AD, die mit dem Touchpanel TD410-AD über RS485 und ModbusRTU-Protokoll verbunden sind. Die Software ist auf dem Touchpanel vorinstalliert, für die Installation und Inbetriebnahme muss lediglich das Kit mit Strom versorgt (24V DC) und die Erfassungsmodule mit einem abgeschirmten Kabel an das Panel angeschlossen werden.
