Überwachungssoftware iModView

SchnittstellenSteuerungHMI

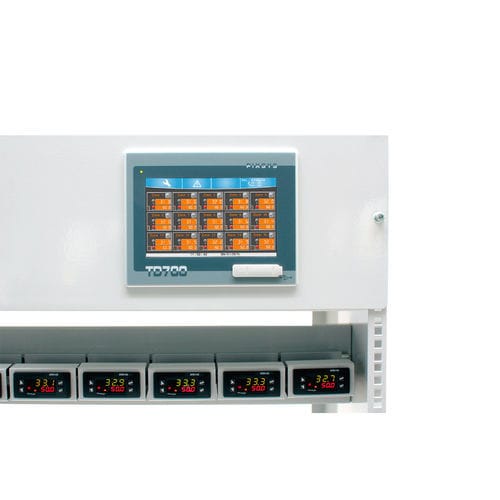

die Software iModViewCE wurde zur Überwachung und Steuerung von Pixsys-Reglern über die RS485-Schnittstelle entwickelt und ist nur auf dem HMI WinCE-Modell TD710-AD vorinstalliert. Über eine ModbusRTU-Verbindung ist es möglich, bis zu 30 Zonen zu überwachen. Die Software ermöglicht auch die sofortige Einstellung des gleichen Sollwerts für alle Zonen oder die Steuerung des Sollwerts der ausgewählten einzelnen Zone. Eine spezielle Funktion ermöglicht die Aufzeichnung von Prozess- und Sollwerten in einer .csv-Datei und den Export über einen USB-Stick oder eine Ethernet-Verbindung. Es ist möglich, den Prozess- und Sollwerttrend für jede einzelne Zone auch als Grafik anzuzeigen. Die Software kann Texte in 5 Sprachen anzeigen (Englisch, Italienisch, Deutsch, Französisch und Spanisch). Das HMI-Panel TD710 und die Regler kommunizieren über das Modbust Rtu-Protokoll auf der seriellen Schnittstelle RS485 mit einer Baudrate von 19200 bit/s (Pixsys Standardeinstellung) und dem Format 8,N,1.
