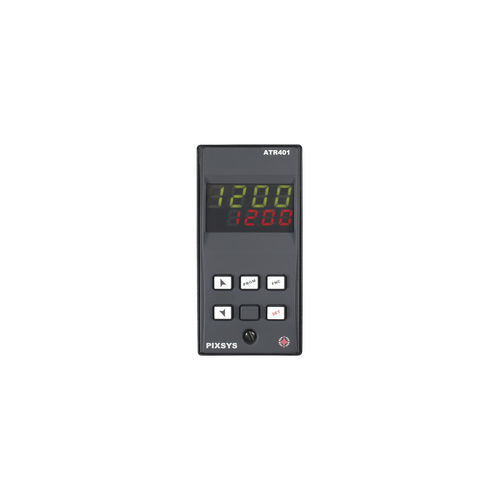

PID-Regler / Serie ATR401

4-stelligEinbau

Einkanal- oder Zweikanal-Regler 48 x 96 mm(1/8 DIN), gekennzeichnet durch erhöhte Konfigurierbarkeit an Ein- und Ausgängen. Zwei Analogeingänge lassen sich für eine breite Palette an Sensoren konfigurieren und bieten die Möglichkeit der Regelung zweier unterschiedlicher Prozesse oder der Verwaltung mathematischer Operationen (Summe, Differenz, Durchschnitt) zwischen den beiden Prozessen. Relaisausgang/Logik/Analogausgang anwählbar als Steuerung, Alarm und Weiterleitung der eingehenden Daten. Nutzstromversorgung mit erweitertem Bereich von 24 bis 230 V AC/DC und galvanischer Trennung vom Netz, galvanischer Trennung zwischen Eingängen, Ausgängen und serieller Kommunikationsschnittstelle RS485. Der PID-Algorithmus warm-kalt ist auch in Anlagen mit Kaskadenregelung (Remote-Setpoint) durch Bildeingang verwendbar. Die Software-Funktionen des ATR401 umfassen die Logik Öffnen-Schließen zur Steuerung der Motorventile, Funktion Soft-Start mit Steuerung des Steigungsgradienten (Grad/Zeit), AT-Eingang mit Alarmschwelle für Höchststrom, externe Aktivierung programmierbarer Funktionen vom Digitaleingang.
