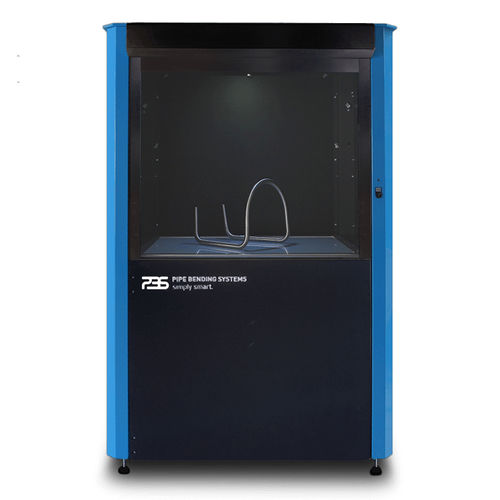

Rohrmesssystem TUBOSCAN S series

Biegegeometrischoptisch

OPTISCHE ROHRVERMESSUNG IN SEKUNDENSCHNELLE Das optische Messsystem TUBOSCAN S ist in der Lage, die Geometriedaten von Rohrfiguren innerhalb weniger Sekunden präzise zu bestimmen. Die Messzelle arbeitet nach dem Photogrammetrie-Verfahren und wertet zur Erstellung des 3D Rohrmodells verschiedene Schattenbilder des Rohres aus. EINBLICK TUBOSCAN S 100 OPTISCHES ROHRMESSSYSTEM ERLEBEN SIE DIE OPTISCHEN ROHRMESS- SYSTEME TUBOSCAN S Neben der Erfassung von Rohren mit konstanten Biegeradien können auch freiform-gebogene Rohre exakt vermessen und dokumentiert werden. Das Messsystem ist für den Einsatz in der Qualitätssicherung und zur Korrektur von Biegedaten bestens geeignet. Grundausstattung / Eigenschaften Berührungslose optische Erfassung von Rohrgeometrien innerhalb weniger Sekunden Präzise Messergebnisse durch Einsatz hochauflösender Kameratechnik Reverse Engineering Spiralförmige Überlagerungen TeZetCAD Rohrspezialsoftware, u.a. mit folgenden Funktionen: Mastereingabe von x, y, z- und Biegedaten Rohre verwalten: Masterrohr und gemessenes Rohr laden / speichern Bestfit: gemessenes Rohr auf Master (Sollrohr) Bestfit erweitert: gemessenes Rohr auf einen Koordinatenpunkt Rohr im Koordinatensystem auf 0 ausrichten Datentabelle: Änderung der x, y, z‑Schnittpunktkoordinaten oder Biegedaten Datentabelle: Änderung der Biegekoordinaten ohne A/B‑Ende Verschiebung Automatisierte Korrektur und Prüfplanerstellung Vergleich XYZ-Koordinaten Vergleich durch Manteltoleranz Vergleich durch LRA-Toleranz Rohr verändern: kürzen, teilen, verbinden, einfügen,… Excel-Prüfberichte: verschiedene Messberichte zusammengefasst Schnittstelle zur Rohrbiegesoftware PIPEFAB
