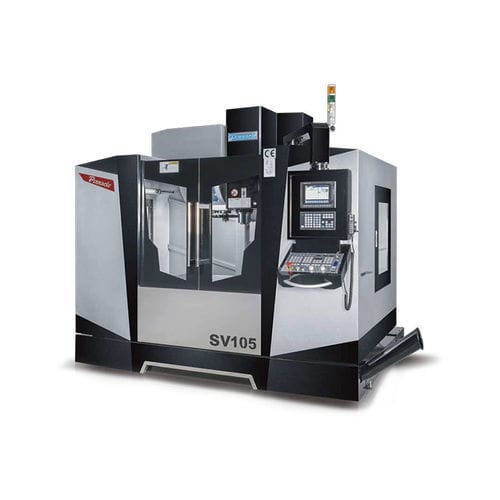

CNC-Bearbeitungszentrum / 3-Achs SV series

vertikalfür SchwerzerspanungHochleistung

Jetzt können Sie die richtigen VMCs mit den richtigen Merkmalen für besonders schwere Bearbeitungen, überlegene Stabilität und ausgezeichnete Steifigkeit erhalten. Die SV-Serie von Pinnacle ist durch und durch hochwertig konstruiert und bietet maximale Leistungszuverlässigkeit - Jahr für Jahr. Wenn Sie eine VMC erwarten, die eine höhere Bearbeitungseffizienz zur Senkung der Produktionskosten bietet, dann sollten Sie den Einsatz einer zuverlässigen, hochbelastbaren Pinnacle SV-Serie in Ihrer Produktionslinie in Betracht ziehen. Merkmale ISO40-Spindelkegel Spindeldrehzahl 8.000 U/min X, Y & Z-Achse Box Way Die robuste Konstruktion gewährleistet optimale Steifigkeit und Stabilität. Die wichtigsten Strukturteile sind aus hochwertigem Meehanite-Gusseisen (GB 300) gefertigt, das zum Spannungsabbau gehärtet wurde und eine Härte von über 190HB aufweist. Kastenbahnen auf den drei Achsen. Die Oberflächen der Bahnen sind auf über HRC55 mit einer Tiefe von über 2 mm gehärtet. Drei Achsen sind mit Präzisionskugelgewindetrieben der Klasse C3 und einem Durchmesser von 36 mm (SV85/SV105) und 40 mm (SV116/SV126) ausgestattet. GARANTIERT HOHE BEARBEITUNGSQUALITÄT Die Spindel ist mit Präzisionslagern der Klasse P4 ausgestattet und bietet einen besonders großen Bearbeitungsspielraum und hohe Geschwindigkeiten. Das schwimmend gelagerte Entspannungssystem stellt sicher, dass die Kraft zum Entspannen des Werkzeugs nicht auf die Spindellager übertragen wird. Es sorgt für ein stabiles Spannen und Entspannen des Werkzeugs mit der Spindel und verlängert die Lebensdauer der Spindellager. Die Spindel ist eine Patronenspindel. Das zirkulierende Ölkühlsystem am Spindelkopf verhindert die thermische Ausdehnung und bietet die beste Umgebung für die Präzisionsbearbeitung. Spänespüldüsen Kühlmittelspüldüsen an der hinteren Innenwand des Schutzes verhindern einen Spänestau während des Betriebs.
