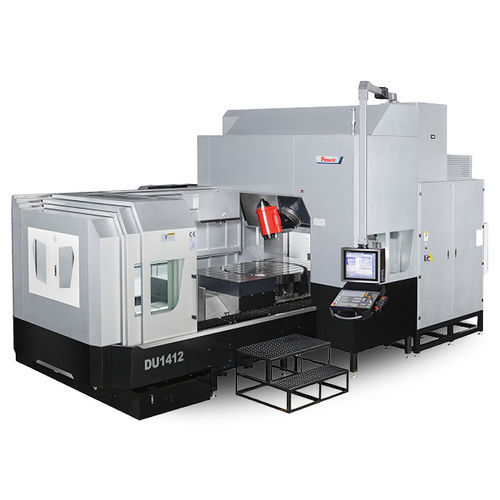

CNC-Bearbeitungszentrum / 3-Achs DU series

5-AchsvertikalSäulen

Die Pinnacle DU-Baureihe wurde für die hocheffiziente und hochpräzise Bearbeitung komplexer Werkstücke mit nur einer einzigen Werkstückeinrichtung entwickelt. Das bedeutet reduzierte Rüstzeiten und erhöhte Maschinengenauigkeit. Diese Maschine verfügt über viele herausragende Merkmale, darunter: Bewegliche Balkenstruktur. ein um 45° schwenkbarer Spindelkopf ermöglicht eine hochpräzise 5-Achsen-Bearbeitung. A- und C-Achse sind mit Drehgebern ausgestattet, um die Ausrichtungsgenauigkeit zu gewährleisten. Direktantrieb für A- und C-Achse. DCM Antikollisionssoftware. Vollständig geschlossener Spritzschutz. Die robuste Struktur garantiert höchste Steifigkeit und Stabilität. Hochwertiges Meehanite-Gusseisen (FC30). Die Trägererhöhung wird durch zwei Kugelumlaufspindeln angetrieben. Die Z-Achse ist mit doppelten Skalen ausgestattet, um die Synchronisation der beiden Kugelumlaufspindeln zu gewährleisten. Die Bewegung der Z-Achse wird durch zwei Hydraulikzylinder in Kombination mit dem Kettenmechanismus ausgeglichen, um die Kosten des Hydrauliksystems und den Energieverbrauch zu senken. Hochbelastbare Rollen-Linearführungen in 3 Achsen. 45°-Schwenkbarer Spindelkopf Der um 45° schwenkbare Spindelkopf wird direkt von einem Motor angetrieben und zeichnet sich durch eine hohe Rotationsgeschwindigkeit, eine hohe Beschleunigung/Verzögerung und ein optimales dynamisches Verhalten aus, was zu einer erhöhten Bearbeitungseffizienz beiträgt. Die Spindel wird direkt von einem eingebauten Motor angetrieben und bietet eine hervorragende Fräsfunktion. Am vorderen Ende der Spindel ist ein Kupplungssystem mit gekrümmten Zähnen angebracht, wodurch sie sich auch für Dreharbeiten eignet. Der Drehtisch (C-Achse) ist in einen rechteckigen Tisch mit T-Nuten integriert, so dass er auch größere Werkstücke aufnehmen kann. Der Drehtisch wird durch ein hydrostatisches Lagersystem gestützt, das eine hohe Drehgeschwindigkeit von bis zu 600 U/min ermöglicht und mit einer Drehfunktion ausgestattet ist.
