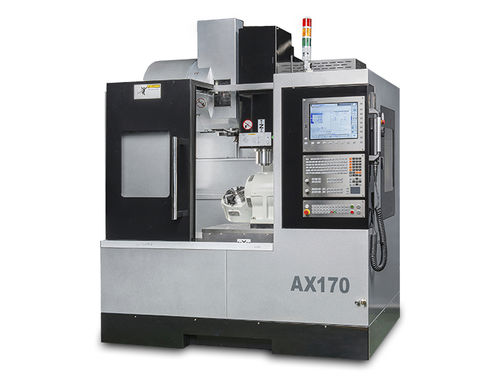

CNC-Bearbeitungszentrum / 5-Achs AX170

vertikalSchwenkbarer DrehtischHSK A-63

Die Hauptteile der Struktur sind aus hochwertigem Meehanite-Gusseisen gefertigt und zum Spannungsabbau gehärtet. A/C nehmen DD-Motor sorgen für die hohe Genauigkeit und effizient. Die 5-Achsen-synchronisierte Bearbeitung spart Bearbeitungszeit reduziert sich wiederholende Werkstück-Setup und Fehler, während dramatisch Bearbeitung und Genauigkeit zu erhöhen. Merkmale A-Achse Neigung 240° (-120°/+120°) C-Achse drehbar 360° ISO40 Spindelkonus X-, Y- und Z-Achse Linearweg Steif, stabil, genau Durchgängig robuste Konstruktion für lebenslange Genauigkeit, Jahr für Jahr Die wichtigsten Strukturteile sind aus hochwertigem Meehanite-Gusseisen (GB 300) gefertigt, das zum Spannungsabbau gehärtet wurde und eine Härte von über 190HB aufweist. 25mm Rollenbahnen auf der X, Y, Z Achse erhöhen die Stabilität. X-, Y-, Z-Achse werden mit Kugelumlaufspindeln der Klasse C3, Ø28mm, übertragen. Hohlkugelgewindetrieb mit Kühlsystem Die Ölkühlung durch die Kugelgewindetriebe der X-, Y- und Z-Achse minimiert die thermische Verformung und das Umkehrspiel und gewährleistet eine gleichmäßige Bewegung bei Eilgängen. Kühlsystem für die Spindel Der Spindelölkühler sorgt für eine konstante Betriebstemperatur der Spindel und gewährleistet eine lange Lebensdauer. Außerdem sorgt er für eine hocheffiziente Bearbeitung und hohe Genauigkeit. Drehtisch Durchmesser Ø170 Drehung und Neigung des Tisches werden von einem DD-Motor angetrieben Drehgeschwindigkeit der A/C-Achsen: 60/200rpm Positioniergenauigkeit, A/C-Achse: 5"/5" Wiederholgenauigkeit, A/C-Achse: 4"/4" Zubehör Luftstrahl Luftstrahl für Werkstücke 3 Achsen Teleskopabdeckungen Voller Spritzschutz Automatisches Schmierungssystem Drehgeber A-Achse C-Achse Drehgeber Arbeitsleuchte Betriebsstatusleuchte Pneumatisches Ausgleichssystem für die Z-Achse Kühlung Luftpistole/Wasserpistole MPG-Handrad Wärmetauscher RS-232 Schnittstelle
