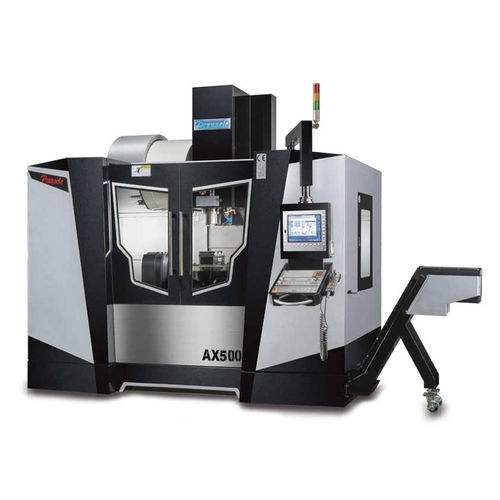

CNC-Bearbeitungszentrum / 5-Achs AX500

vertikalSchwenkbarer DrehtischHSK A-63

Die Hauptteile der Struktur sind aus hochwertigem Meehanite-Gusseisen gefertigt, das zum Spannungsabbau gehärtet wird. A/C nehmen DD-Motor sorgen für die hohe Genauigkeit und effizient. Die 5-Achsen-synchronisierte Bearbeitung spart Bearbeitungszeit reduziert sich wiederholende Werkstück-Setup und Fehler, während dramatisch Bearbeitung und Genauigkeit zu erhöhen. Merkmale A-Achse schwenkbar 220° (±110°) C-Achse drehbar 360° ISO40 Spindelkonus X-, Y- und Z-Achse Linearweg Durchgängig robuste Konstruktion für lebenslange Genauigkeit Jahr für Jahr Die wichtigsten Strukturteile sind aus hochwertigem Meehanite-Gusseisen (GB 300) gefertigt, das zum Spannungsabbau gehärtet wurde und eine Härte von über 190HB aufweist. 45mm Rollenbahnen auf der X, Y, Z Achse erhöhen die Stabilität. Die X-, Y- und Z-Achsen werden mit Kugelumlaufspindeln der Klasse C3, Ø40mm, übertragen. KUGELUMLAUFSPINDEL MIT KÜHLMITTEL (STANDARD) Kugelumlaufspindeln an der X- und Y-Achse minimieren thermische Verformung und Spiel, während sie gleichzeitig eine reibungslose Bewegung bei Eilgängen gewährleisten. Pneumatisches Ausgleichssystem Die Z-Achse wird über schnell reagierende Pneumatikzylinder pneumatisch gegengewuchtet. Ein zusätzlicher Lufttank erhöht die Auswuchtleistung und sorgt für eine schnelle und stabile Bewegung der Z-Achse und eine hohe Oberflächengüte. Kühlsystem für die Spindel Der Spindelölkühler sorgt für eine konstante Betriebstemperatur der Spindel und gewährleistet eine lange Lebensdauer. Außerdem sorgt er für eine hocheffiziente Bearbeitung und hohe Genauigkeit. Durchmesser des Drehtisches Ø500 Drehgeschwindigkeit der A/C-Achsen: 30/90rpm Positioniergenauigkeit, A/C-Achse: 8"/8" Wiederholgenauigkeit, A/C-Achse: 4"/4" Zubehör Luftblasen durch die Spindel Blasluft für das Werkstück (Nase) Kühlmittel-Spülsystem 3-Achsen-Teleskopabdeckungen Voller Spritzschutz Automatisches Schmiersystem
