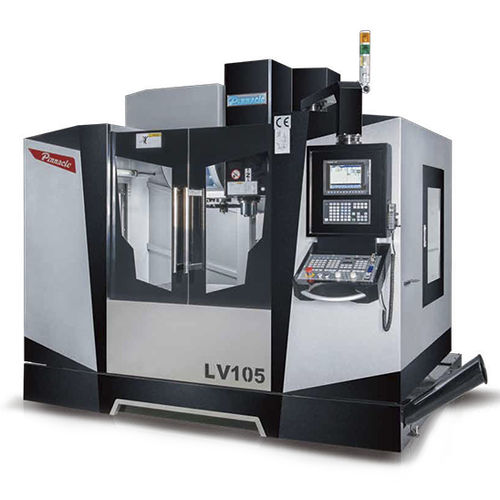

CNC-Bearbeitungszentrum / 3-Achs LV series

vertikal24 WerkzeugeHochpräzision

Wenn hocheffiziente Bearbeitungen erforderlich sind und eine hervorragende Genauigkeit entscheidend ist, ist ein vertikales Bearbeitungszentrum der Pinnacle Linear Way-Serie die perfekte Lösung. Die drei Achsen bewegen sich auf Linearführungen, die die Reibung minimieren und gleichzeitig eine hohe Positionier- und Wiederholgenauigkeit bieten. Diese Serie eignet sich nicht nur für den Einsatz in großen Produktionslinien. Sie ist auch ideal für kleinere Fabriken und Werkstätten. Wenn Sie die Produktivität und den Gewinn bei der Bearbeitung steigern wollen, kann Ihnen die Pinnacle Linearführungsserie LV wirklich helfen. Merkmale ISO40-Spindelkegel Spindeldrehzahl 8.000 U/min, 10.000 U/min (Option) X-, Y- und Z-Achse Linearweg Die wichtigsten Strukturteile sind aus hochwertigem Meehanite-Gusseisen (GB 300) gefertigt, das zum Spannungsabbau gehärtet ist und eine Härte von über 190HB aufweist. Hochpräzise und hochwertige Linearführungen der P-Klasse mit breitem Block und 35 mm (LV85/LV105) und 45 mm (LV116/LV126) breiten Linearführungen auf drei Achsen. GARANTIERT HOHE BEARBEITUNGSQUALITÄT Das schwimmend gelagerte Entspannungssystem stellt sicher, dass die Entspannungskraft des Werkzeugs nicht auf die Spindellager übertragen wird. Es sorgt für ein stabiles Spannen und Entspannen des Werkzeugs mit der Spindel und verlängert die Lebensdauer der Spindellager. Die Spindel ist eine Patronenspindel. Das zirkulierende Ölkühlsystem am Spindelkopf verhindert die thermische Ausdehnung und bietet die beste Umgebung für die Präzisionsbearbeitung. Spänespüldüsen Kühlmittelspüldüsen an der hinteren Innenwand des Schutzes verhindern einen Spänestau während des Betriebs. Kupplungen Die hochpräzisen flexiblen Kupplungen sind direkt mit den Kugelumlaufspindeln und den AC-Servomotoren verbunden. Sie bieten die beste Steifigkeit und bewahren die Genauigkeit der linearen Axialbaugruppe bei Hochgeschwindigkeitsbewegungen.
