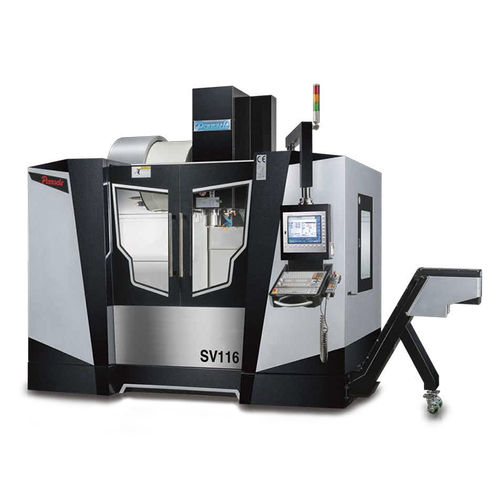

CNC-Bearbeitungszentrum / 3-Achs SV series

vertikalBT 40BT 50

Jetzt können Sie die richtigen VMCs mit den richtigen Merkmalen für besonders schwere Bearbeitungen, überlegene Stabilität und ausgezeichnete Steifigkeit erhalten. Die SV-Serie von Pinnacle ist durch und durch hochwertig konstruiert und bietet maximale Leistungszuverlässigkeit - Jahr für Jahr. Wenn Sie eine VMC erwarten, die eine höhere Bearbeitungseffizienz zur Senkung der Produktionskosten bietet, dann sollten Sie den Einsatz einer zuverlässigen, hochbelastbaren Pinnacle SV-Serie in Ihrer Produktionslinie in Betracht ziehen. Merkmale Spindeldrehzahl 8.000 U/min, 10.000 U/min (Option) X-, Y- und Z-Achse Box Way Die wichtigsten Strukturteile sind aus hochwertigem Meehanite-Gusseisen (GB 300) gefertigt, das zum Spannungsabbau gehärtet ist und eine Härte von über 190HB aufweist. Kastenbahnen in den drei Achsen. Die Oberflächen der Führungen sind auf über HRC55 mit einer Tiefe von über 2 mm gehärtet. GEWÄHRLEISTET HOHE BEARBEITUNGSQUALITÄT Die Spindel wird von hochpräzisen Lagern der Klasse P4 getragen und bietet einen besonders großen Bereich an Bearbeitungskapazität und hoher Geschwindigkeit. Das schwimmend gelagerte Entspannungssystem stellt sicher, dass die Entspannungskraft des Werkzeugs nicht auf die Spindellager übertragen wird. Es sorgt für ein stabiles Spannen und Entspannen des Werkzeugs mit der Spindel und verlängert die Lebensdauer der Spindellager. Die Spindel ist eine Patronenspindel. Das zirkulierende Ölkühlsystem am Spindelkopf verhindert die Wärmeausdehnung und bietet die beste Umgebung für die Präzisionsbearbeitung. Spänespüldüsen Kühlmittelspüldüsen an der hinteren Innenwand des Schutzes verhindern einen Spänestau während des Betriebs. Kupplungen Die hochpräzisen flexiblen Kupplungen sind direkt mit den Kugelumlaufspindeln und den AC-Servomotoren verbunden. Sie bieten die beste Steifigkeit und bewahren die Genauigkeit der linearen Axialbaugruppe bei Hochgeschwindigkeitsbewegungen. Kühlmitteldüsen um die Spindel Verbesserte Kühleffizienz am Werkstück.
