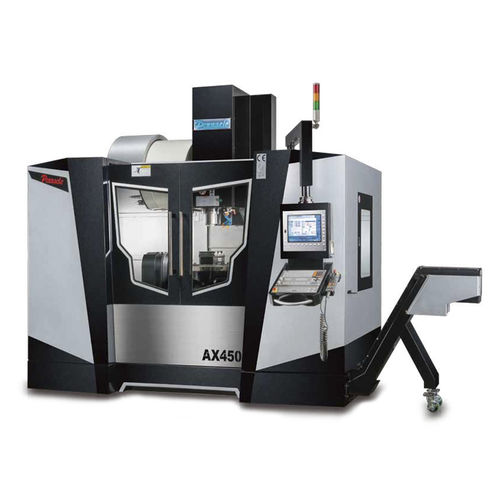

CNC-Bearbeitungszentrum / 5-Achs AX450

vertikalSchwenkbarer Drehtisch24 Werkzeuge

Die Hauptteile der Struktur sind aus hochwertigem Meehanite-Gusseisen gefertigt, das zum Spannungsabbau gehärtet ist. Die Spindelkopferhöhung verwendet ein pneumatisches Ausgleichssystem, um die Vibrationen des Spindelkopfes während der Bewegung zu minimieren. Die synchronisierte 5-Achsen-Bearbeitung spart Bearbeitungszeit, reduziert wiederholtes Einrichten des Werkstücks und Fehler, während die Bearbeitung und Genauigkeit drastisch erhöht werden. Die Pinnacle AX320/ AX450 sind bewährte Super-Maschinen für hohe Effizienz und Genauigkeit. Merkmale A-Achse Neigung 220° (±110°) C-Achse drehbar 360° ISO40 Spindelkonus X-, Y- und Z-Achse Linearweg Durchgängig robuste Konstruktion für lebenslange Genauigkeit Jahr für Jahr Die wichtigsten Strukturteile sind aus hochwertigem Meehanite-Gusseisen (GB 300) gefertigt, das zum Spannungsabbau gehärtet wurde und eine Härte von über 190HB aufweist. Rollenbahnen auf der X-, Y- und Z-Achse erhöhen die Stabilität. Die X-, Y- und Z-Achsen werden mit Kugelumlaufspindeln der Klasse C3, Ø40mm, übertragen. KUGELUMLAUFSPINDEL MIT KÜHLMITTEL (STANDARD) Kugelumlaufspindeln in der X- und Y-Achse minimieren die thermische Verformung und das Umkehrspiel und gewährleisten eine gleichmäßige Bewegung bei Eilgängen. Pneumatisches Ausgleichssystem Die Z-Achse wird über schnell reagierende Pneumatikzylinder pneumatisch gegengewuchtet. Ein zusätzlicher Lufttank erhöht die Auswuchtleistung und sorgt für eine schnelle und stabile Bewegung der Z-Achse und eine hohe Oberflächengüte. Kühlsystem für die Spindel Der Spindelölkühler sorgt für eine konstante Betriebstemperatur der Spindel und gewährleistet eine lange Lebensdauer. Außerdem sorgt er für eine hocheffiziente Bearbeitung und hohe Genauigkeit. Durchmesser des Drehtisches Ø320 / Ø450mm Positioniergenauigkeit, A/C-Achse: 15"/10" Wiederholgenauigkeit, A/C-Achse: 10"/8" Zubehör Luftstrahl durch die Spindel
