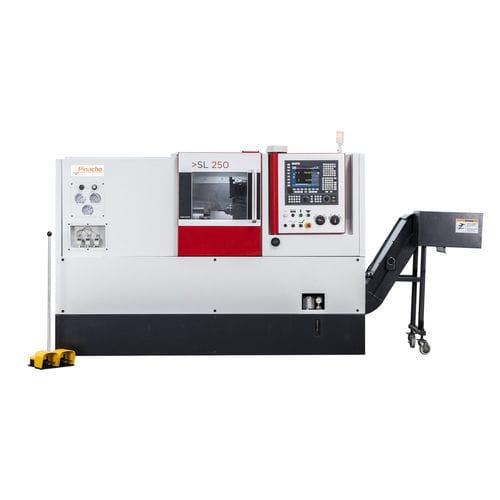

CNC-Drehmaschine SL series 3-AchsSchrägbettA2-6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Achszahl
- 3-Achs
- Struktur
- Schrägbett
- Spindelnase
- A2-6
- Anzahl Werkzeuge
- 12 Werkzeuge
- Leistung
- Präzision
- Durchmesser
500 mm, 550 mm, 610 mm
(19,69 in, 21,65 in, 24,02 in)- Rotationsgeschwindigkeit
3.500 rpm, 4.000 rpm, 5.000 rpm
(21.991,149 rad.min-1, 25.132,741 rad.min-1, 31.415,927 rad.min-1)- Max. Schnittlänge
470 mm, 500 mm, 530 mm, 1.200 mm
(19 in, 20 in, 21 in, 47 in)- Stangendurchlass
51 mm
(2 in)- X-Hub
10 mm, 32 mm
(0 in, 1 in)- Z-Hub
10 mm, 32 mm
(0 in, 1 in)- Max. Drehmoment
6 Nm, 7 Nm, 11 Nm, 12 Nm, 16 Nm
(4 ft.lb, 5 ft.lb, 8 ft.lb, 9 ft.lb, 12 ft.lb)- Kapazität an Kühlschmierstoff
45 l
(12 gal)- Gesamtlänge
2.595 mm, 2.630 mm, 4.028 mm
(102 in, 104 in, 159 in)- Gesamtbreite
1.600 mm, 1.650 mm, 1.680 mm, 1.893 mm, 2.050 mm
(63 in, 65 in, 66 in, 75 in, 81 in)- Gesamthöhe
1.960 mm, 1.970 mm, 2.000 mm, 2.080 mm
(77 in, 78 in, 79 in, 82 in)- Gewicht
4.050 kg, 4.300 kg, 4.550 kg, 5.900 kg, 6.050 kg
(8.929 lb, 9.480 lb, 10.031 lb, 13.007 lb, 13.338 lb)
Beschreibung
Die SL-Serie sind horizontale Drehzentren mit bis zu 3 Achsen, die für
eine vollständige Anpassung und komponentenspezifische Lösungen für
kunden. Maßgeschneiderte Lösungen mit maximaler Flexibilität bei der Herstellung von Teilen.
STANDARDAUSRÜSTUNG
- Fagor 8058 Steuerung
- Dynamische Graphik / Bahnkurve
- Profil-Editor
- Elektronisches Handrad für X und Z
- Hydraulisches Kraftspannfutter
- Automatischer 8-Positionen-Revolver
- Linearführungen auf beiden Achsen
- Totpunkt für Reitstock
- Hydraulischer Reitstock
- Hydraulisches System
- Kühlmittelanlage (4 bar)
- Automatisches Schmiersystem
- Hochbelastbares Maschinenbett aus Gusseisen
- Präzisions-Nivellierbolzen
- Arbeitsleuchte
- Status-Signalleuchte
- Schaltschrankkühler mit Filterung
- Gebrauchsanweisung
- CE-Norm
SONDERAUSSTATTUNGEN
-Fanuc-Steuerung 0i-TF Plus,
-Siemens 828D
-Hauptspindel mit Bohrung Ø 74 und 86
-C-Achse
-Automatischer Werkzeugrevolver mit 12 oder 16 Positionen VDI oder BMT
-Hydraulisches Spannfutter mit größerer Stangensteigung
-Hydraulische Lünette
-Elektrischer Transformator
-Lebendiges Zentrum
-Späneförderer
-Werkzeugvoreinstellgerät
-Elektrische Plattenkühlung
anti-Vibrations-Kit
-Automatischer Teileauffänger
-Stangenanleger
---
