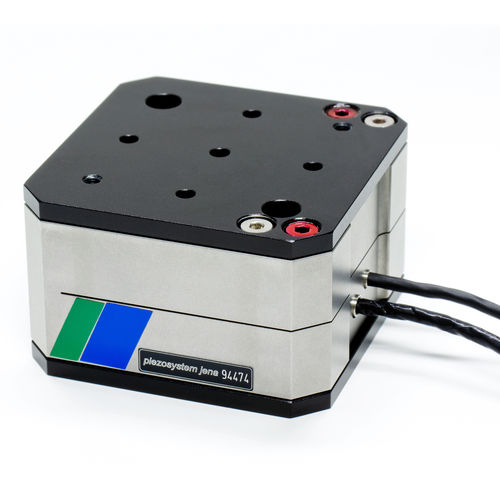

Piezoelektrischer Nanopositionierer NanoX® Series

linear1-Achs2-Achs

Konventionelle Piezo-basierte Nanopositionierer werden pro Achse mit nur einem Piezo-Stack (Piezo-Aktor) in die gewünschte Richtung gesteuert. Um den Hub in Achsenrichtung zu übertragen, ist dieser zwischen entsprechenden Festkörpergelenken eingespannt. Die durch Ansteuern des Aktors erzeugte Kraft, wird dann in die jeweilige Bewegungsrichtung des Nanopositionierers umgesetzt. Der Nachteil dieses Bauprinzips: Zugkräfte, die die interne Vorspannung übersteigen, können zu Schäden am Piezo-Stack führen. Die NanoX®-Technologie von piezosystem jena löst dieses Problem auf einfache Art und Weise: Die Bewegung des Nanopositionierers wird hier durch zwei Piezo-Stacks erreicht. Beide Stapelaktoren bewegen sich in die jeweils entgegengesetzte Richtung – wechselwirkend auf der gleichen Achse. Während ein Stapelaktor seinen Hub vollführt, fährt der andere Aktor in seine Ausganglage zurück. Dadurch wird die Steifigkeit des Nanopositionierers (Piezotisch) erhöht und höhere Druck- und Zugkräfte können auf den Stapelaktor wirken ohne Schäden zu verursachen.
