- PIETRO CARNAGHI

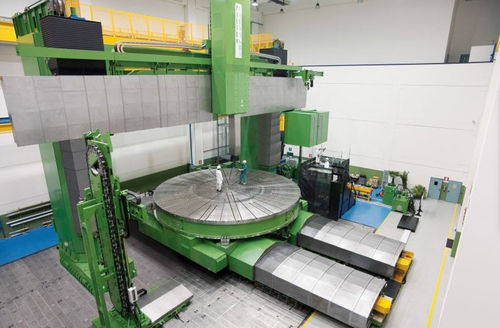

CNC-Drehmaschine AY seriesvertikal3-Achshydrostatisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Spindelausrichtung
- vertikal
- Achszahl
- 3-Achs
- Struktur
- hydrostatisch, Doppelsäulen, mit mobilem Tisch
- Leistung
- hohe Festigkeit
- Weitere Eigenschaften
- großformatig, Y-Achs
- Zusatzfunktion
- zum Fräsen
- Durchmesser
Min: 6.200 mm
(244,09 in)Max: 14.000 mm
(551,18 in)- Rotationsgeschwindigkeit
Min: 35 rpm
(219,911 rad.min-1)Max: 6.000 rpm
(37.699,112 rad.min-1)- Z-Hub
Min: 1.500 mm
(59 in)Max: 4.000 mm
(157 in)- Schnellvorschub auf x-Achse
10.000 mm/min, 15.000 mm/min
(7 in/s, 10 in/s)- Schnellvorschub auf z-Achse
10.000 mm/min, 15.000 mm/min
(7 in/s, 10 in/s)- Nominalleistung
Min: 40 kW
(54,4 hp)Max: 300 kW
(407,9 hp)
Beschreibung
- Hydrostatischer Axiallagertisch für Tischlasten bis zu 500 Tonnen
- Starre Struktur mit zwei Säulen für maximale Stabilität
- Große Auswahl an Fräszubehör und die Möglichkeit, bis zu 5 Achsen zu interpolieren
- Maximierung der Bearbeitungsvorgänge an großen Bauteilen, Reduzierung der Rüstzeiten
auf verschiedenen Maschinen
- Starre Hirth-Verzahnung für Werkzeughalter und Zubehör
Tischdurchmesser - mm - 5000/5700 - 6000 - 6000 - 6500 - 8000 - 8000 - 10000 - 10000
Standardgewicht - t - 120 - 200 - 200 - 200 - 200 - 200 - 350 - 350
Max. zulässiges Gewicht - t - 170 - 250 - 250 - 250 - 350 - 350 - 500 - 500
Wendehöhe: fester Querbalken - mm - 1500
Wendehöhe: beweglicher Querbalken - mm - 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Querschnitt - mm - (350 x 350) - (400 x 400) - (500 x 500) - (600 x 600)
---
