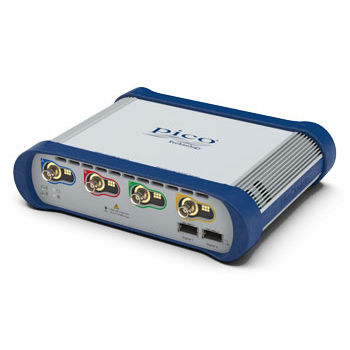

Oszilloskop mit großer Speichertiefe PicoScope 6000E Series

digitalanalogMischsignal

Ein intelligentes Oszilloskop für schnellere Fehlersuche Die Oszilloskope der Serie PicoScope 6000E mit fester Auflösung und FlexRes bieten eine vertikale Auflösung von 8 bis 12 Bit, eine Bandbreite von bis zu 500 MHz und eine Abtastrate von 5 GS/s. Modelle mit vier oder acht analogen Kanälen verfügen über die Timing- und Amplitudenauflösung, die Sie benötigen, um Probleme mit der Signalintegrität wie Timing-Fehler, Glitches, Dropouts, Übersprechen und Metastabilitätsprobleme zu erkennen. - 8-Bit bis 12-Bit FlexRes® ADC - 4 oder 8 analoge Kanäle zur Auswahl - Hinzufügen von 8 oder 16 digitalen MSO-Kanälen - Bis zu 500 MHz Bandbreite - 200 ms Erfassungszeit bei 5 GS/s - Bis zu 4 GS Erfassungsspeicher - 50 MHz 200 MS/s 14-bit AWG - USB 3.0-Schnittstelle - Aktualisierungsrate von 300 000 Wellenformen pro Sekunde - PicoScope 6-Software und PicoSDK im Lieferumfang enthalten - 21 serielle Protokolldecoder/-analyzer enthalten - Maskengrenzwertprüfung und benutzerdefinierbare Alarme - Hochauflösende Zeitstempelung von Wellenformen - Über zehn Millionen DeepMeasure™-Ergebnisse pro Erfassung - Erweiterte Trigger: Flanke, Fenster, Pulsbreite, Fensterpulsbreite, Pegelabfall, Fensterabfall, Intervall, Lauf und Logik Typische Anwendungen Diese Oszilloskope mit PicoScope-Software eignen sich ideal für Entwicklungsingenieure, die mit hochleistungsfähigen eingebetteten Systemen, Signalverarbeitung, Leistungselektronik, Mechatronik und Automotive-Designs arbeiten, sowie für Forscher und Wissenschaftler, die an mehrkanaligen Hochleistungsexperimenten in Physiklabors, Teilchenbeschleunigern und ähnlichen Einrichtungen arbeiten. Die Anwendungsprogrammierschnittstelle (API) des PicoScope 6000E bietet Programmierzugriff auf alle erweiterten Hardwarefunktionen und kann zur Entwicklung verschiedener kundenspezifischer und OEM-Anwendungen verwendet werden.
