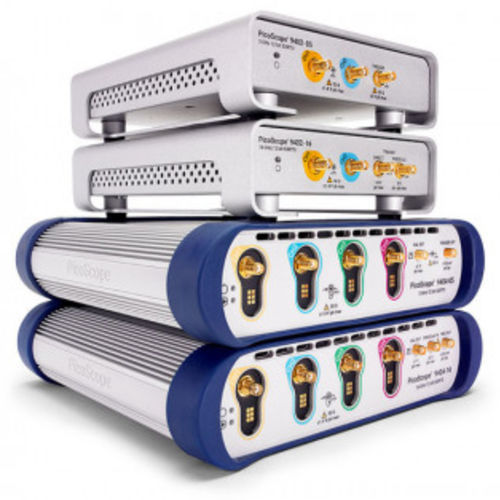

Digitales Oszilloskop PicoScope 9400 Series

analogtragbar4 Kanäle

Die PicoScope 9400-Serie ist eine neue Klasse von SXRTO-Oszilloskopen, die die Vorteile der Echtzeitabtastung, der Abtastung mit äquivalenter Zeit und der hohen analogen Bandbreite kombinieren: - SXRTO (Sampler-erweitertes Echtzeit-Oszilloskop) - 9404-16: 16-GHz-Bandbreite, 22 ps Übergangszeit und 2,5 TS/s (0,4 ps Auflösung) Äquivalentzeitabtastung - 9404-05: 5 GHz Bandbreite, 70 ps Übergangszeit und 1 TS/s (1 ps Auflösung) Äquivalenzzeitabtastung - Impuls-, Augen- und Maskentest bis zu 100 ps und bis zu 8 Gb/s - Vier 12-Bit ADCs mit 500 MS/s - Intuitive und konfigurierbare Touch-kompatible Windows-Benutzeroberfläche - Umfassende integrierte Messungen, Zooms, Datenmasken und Histogramme - ±800 mV Eingangsbereich mit vollem Maßstab an 50 Ω - Bereiche von 10 mV/div bis 0,25 V/div durch digitale Verstärkung - Bis zu 250 kS Länge der Messkurve, die sich die Kanäle teilen - Optionale Takt- und Datenrückgewinnung (8 Gb/s bei 9404-16, 5 Gb/s bei 9404-05) Die SXRTOs der Serie PicoScope 9400 verfügen über vier Eingangskanäle bis zu 16 GHz mit marktführenden ADC-, Timing- und Anzeigeauflösungen für die präzise Messung und Visualisierung von Hochgeschwindigkeits-Analog- und Datensignalen. Sie sind ideal für die Erfassung von Puls- und Schrittübergängen bis zu 22 ps, Impulsen bis zu 45 ps und Takten und Daten bis zu 8 Gb/s. Bei den meisten Anwendungen mit hoher Bandbreite handelt es sich um sich wiederholende Signale oder taktbezogene Datenströme, die mit Hilfe der Äquivalenzzeitabtastung (ETS) leicht analysiert werden können. Mit dem SXRTO lassen sich schnell ETS, Persistenzanzeigen und Statistiken erstellen. Er verfügt über einen eingebauten Trigger mit voller Bandbreite auf jedem Kanal, mit Pretrigger-ETS-Erfassung bis weit über die Nyquist-Abtastrate.
