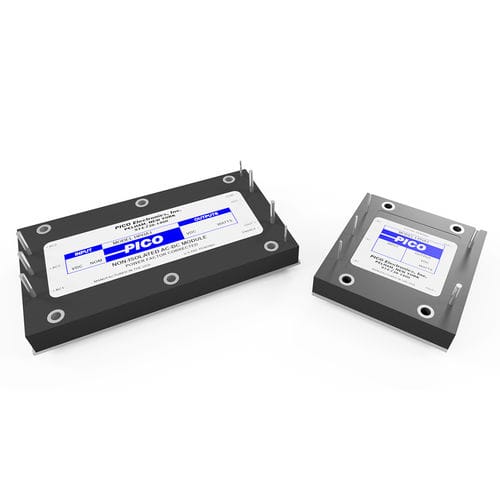

PFC-Modul HPHA2

Der HPHA2 von PICO ist das perfekte Front-End für Ihren Universal-AC für Ihre einphasigen oder dreiphasigen Eingangs-/DC-Ausgangsanwendungen. Die standardmäßige Grundfläche von 2,5" x 4,6" x 0,5" ist eine der kleinsten auf dem heutigen Markt in diesem Leistungsbereich. Mit einem geregelten DC-Ausgang von 365V kann er als Front-End für PICOs FD/MD/LFD/LMD/LPD/PD- und HPD-Serie von DC-DC-Wandlern verwendet werden, die 3,3V bis 300V DC liefern können. Auch viele Laser- und Motoranwendungen können den 365V DC-Ausgang des HPHA2 direkt nutzen. Für andere Ausgangsspannungen und erweiterte Betriebstemperaturen wenden Sie sich bitte an das Werk. HIGHLIGHTS DER MERKMALE: Erfüllt die Anforderungen der EN/IEC 61000-3-2 Universelle Eingangsspannung (47 bis 440Hz) (85 bis 250V AC) oder 208V AC ±20%. Dreiphasiger Eingang (Line-To-Line) Standard Ausgangsleistung: 2000 W (Abschwächung von 220 V AC auf 170 V AC mit 0,5 % pro Volt) Leistungsfaktor: 0,99 (von 50% bis 100% FL) Synchronisations-Pin: Für Systeme, die synchronisiert werden müssen, steht ein 100 KHz-Synchronisierungssignal zur Verfügung. Freigabe-Pin: Verhindert das Einschalten des Pico-DC-DC-Wandlers, bis der Ausgang des HPHA2 innerhalb akzeptabler Grenzen liegt. Direkt mit dem Shut Down Pin der LP/P/HP DC-DC-Module von PICO verbunden, hält der Enable Pin das DC-DC-Modul ausgeschaltet, bis der Ausgang des HPHA2 innerhalb akzeptabler Grenzen liegt. Wenn das DC-DC-Modul schwere Lasten versorgt, bedeutet dies, dass der DC-DC-Wandler bei einer Eingangsspannung von <300 Volt nicht eingeschaltet werden kann, da der HPHA2 dann einen Strom von I=Power/Vout liefern müsste. Wirkungsgrad: 90 % oder besser (mindestens 95 % von 170 bis 250 V AC oder bei dreiphasigem Eingang) Kosten: Nur 442,55 $ (Menge: 1 bis 99 Stück).
