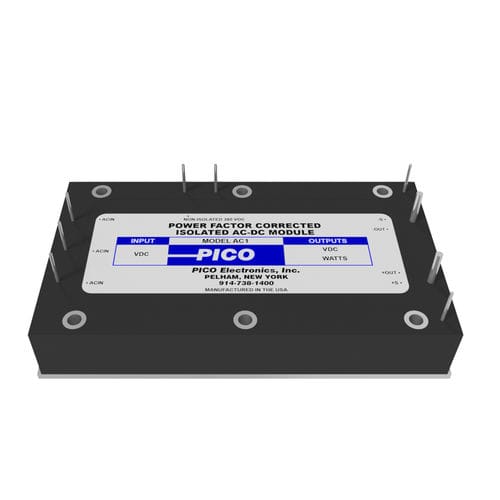

PFC-Modul AC1 series

360 bis 800 Hz Eingangsfrequenz 3-Phasen-Eingang verfügbar Rücksprache mit dem Werk: 800-431-1064 Erfüllt die Anforderungen der EN/IEC 61000-3-2 Universelle Eingangsspannung: 85 bis 265 VAC Leistungsfaktor korrigiert, 0,99 (50 - 100% Volllast) Platzsparendes Design: Ein Modul ersetzt zwei Spezielle Ausgangsspannungen verfügbar Geregelte Ausgangsspannung Hergestellt in den USA, vollständig gekapselt Typische Merkmale/elektrische Eigenschaften AC-Netzeingangsspannung: 85 bis 265 VAC 47-440 Hz Ausgangsleistung: 150 bis 300 Watt, siehe Tabelle 85 - 95 VAC Eingang, 200w maximal (5V, 150w max.) Ausgangsspannungsschwankung: 75-480 mV, siehe Tabelle Betriebstemperatur: 0 bis 85º C, Gehäusetemperatur. Siehe Anwendungshinweise für geeignete thermische Überlegungen. Erhältlich mit -20°C und -40°C Betriebstemperaturbereich - Rücksprache mit dem Werk Isolierung: Vom Eingang zum DC-Ausgang: 4242 VDC Vom Eingang oder DC-Ausgang zum Gehäuse: 2121 VDC Vom AC-Eingang zum 380-VDC-Hilfsausgang: Nicht-isoliert Erforderlicher Kondensator: Extern an den 380-VDC-Hilfsstromanschlüssen: 220uf, 450 Volt Elektrolytkondensator * MUSS INSTALLIERT WERDEN Strombegrenzungssollwert: 130 % der Volllastleistung (typisch) Betriebsfrequenz: 100Khz: Festgelegt
