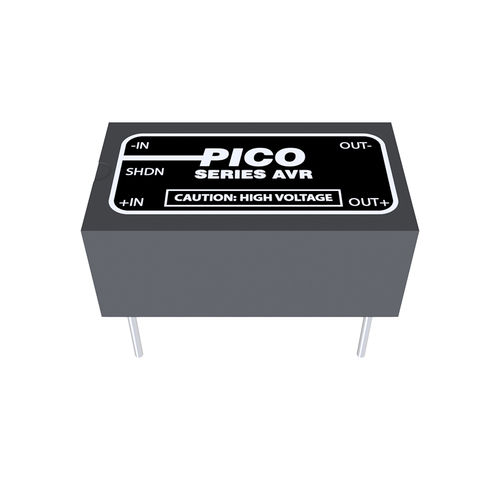

Verkapseltes DC/DC-Wandlermodul AVR series

Hochspannungmit sehr kleinem Ripplegesteuert

Die Hochspannungs-DC-DC-Wandler der Serie AVR sind für Benutzer gedacht, die eine isolierte, geregelte Miniaturspannungsquelle benötigen. Diese 1-Watt-Einzelausgangsgeräte bieten eine hohe Regulierung sowie eine geringe Restwelligkeit und Stabilität. Die AVR-Geräte sind gegen Eingangsüberspannung, Ausgangsüberstrom und Übertemperatur geschützt. Da keine Mindestlast erforderlich ist, können die Geräte sicher von Nulllast bis Volllast betrieben werden. Die in einem Miniaturgehäuse gekapselten und vergossenen Geräte arbeiten in einem Temperaturbereich von -25ºC bis +70ºC ohne Kühlkörper oder Leistungsreduzierung. Diese Geräte eignen sich für Anwendungen wie die Ablenkung oder Fokussierung von Elektronenstrahlen, Photomultiplier-Röhren, Piezo-Wandler oder alle anderen Anwendungen, die geregelte, isolierte Hochspannungsquellen erfordern. MERKMALE: Eingangs-/Ausgangsisolierung bis 1500 V 4 Standard-Eingangsspannungen: 5, 12, 24, 28 Vdc Überspannungsschutz am Eingang Ausgangsüberstrom- und Kurzschlussschutz Fernabschaltung 1 Watt Ausgangsleistung bei 70ºC Umgebungstemperatur und ohne Kühlkörper Miniaturgehäuse und niedriges Profil (0,500") PC-montierbar TYPISCHE EIGENSCHAFTEN: Eingangsspannung Shutdown: Vin, nom +25% (typisch) Ausgangsspannungstoleranz: ± 0,25% Vout Ausgangsstromgrenze: Iout, max. +30% (typisch) Ausgangsleistung: 1 Watt maximal Interne Übertemperaturabschaltung: 95ºC Leitungsregelung: 0.1% Vout Last-Regelung: 0.25% Vout (für 0 bis 100% Laständerung) Überschwingen des Ausgangs: 5% Vout (für 50% bis 100% Lastsprung) Ausgangserholungszeit: 30ms (innerhalb 1% Vout) Ausgangswelligkeit: 0.25% Vout, Spitze-Spitze
