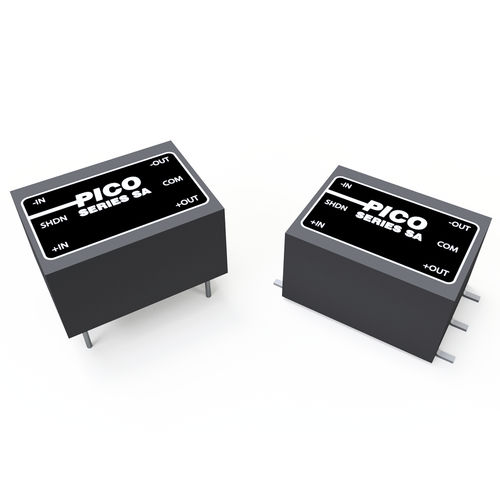

Verkapseltes DC/DC-Wandlermodul SA & SA-SM Series

SMDPlug-inHochspannung

Bei den Modulen der SA- und SA-SM-Serie handelt es sich um isolierte DC/DC-Wandler mit hohem Wirkungsgrad, hervorragender Lastregelung, ultrakleinem Gehäuse und geringer Ausgangswelligkeit. Sie können in einem breiten Temperaturbereich ohne Derating oder Kühlkörper betrieben werden. Zu den Schutzfunktionen gehören Eingangsüberspannung und Übertemperatur. Es sind Gehäuse mit Durchgangsbohrung und zur Oberflächenmontage erhältlich. Jeder einzelne Ausgang hat einen Mittelabgriff für eine Doppelausgangskonfiguration. Aufgrund eines Resonanzdesigns weist er einen sehr geringen Lasteffekt auf. Merkmale 3W Ausgangsleistung Mindestens ±10% Eingangsspannungsbereich Ausgangsspannung ist direkt proportional zur Eingangsspannung Keine Mindestlast Geschützt gegen Überspannung am Eingang, Kurzschluss am Ausgang und Übertemperatur Shutdown-Funktion Einzel- oder Doppelausgangskonfiguration Optionen Erweiterter Betriebstemperaturbereich: -55°C bis +85°C Abschirmung gemäß MIL-STD-883 auswählen: Stabilisierung Backen: Ref. Methode 1008 Temperatur-Zyklus: Ref. Methode 1010 Einbrennen: Ref. Methode 1015 Verfügbare RoHS-konforme Module Spezielle Eingangsspannung, Ausgangsspannung, Isolationsspannung oder Ausgangsleistung
