DC/DC-Wandlermodul / SMD XPA series

Hochleistung

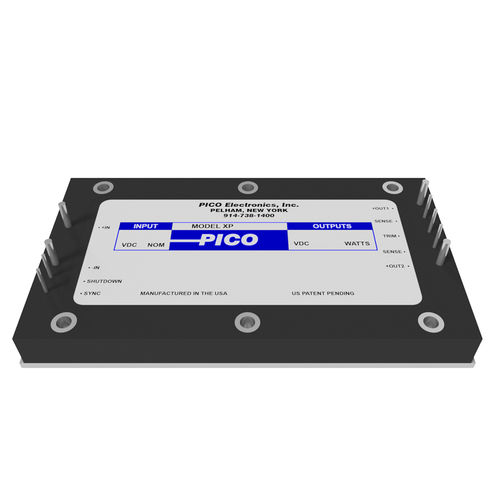

Bei der XP-Serie handelt es sich um isolierte DC-DC-Wandler mit 2:1-Eingangsspannungsbereichen und einer hohen Ausgangsleistung von 300 W in einer flachen Full-Brick-Größe - 4,6″ x 2,4″ x 0,5″. Diese Module verfügen über Trimmfunktionen, Abschaltfunktionen und Frequenzsynchronisation. Zu den Schutzfunktionen gehören Eingangsüberspannung, Ausgangskurzschluss, Ausgangsüberspannung und Übertemperatur. Das Gehäuse verfügt über sechs Gewindeeinsätze zur sicheren Befestigung bei Anwendungen mit hohen Vibrationen und Stößen. Konduktionskühlung ist über die Grundplatte oder einen kompatiblen Kühlkörper möglich. Merkmale Isolierung von Eingang und Ausgang Einzelne Ausgänge Betriebstemperatur bis zu +85°C auf der Grundplatte Trimmfunktion Fernabschaltfunktion Betriebsfrequenz-Synchronisationsfunktion Feste Betriebsfrequenz Keine externen Komponenten erforderlich Optionen Erhöhte Betriebstemperatur: -55°C bis +85°C Abschirmung gemäß MIL-STD-883 auswählen: Stabilisierung Backen: Ref. Methode 1008 Temperatur-Zyklus: Ref. Methode 1010 Einbrennen: Ref. Methode 1015 Spezielle Eingangsspannung, Ausgangsspannung, Isolationsspannung oder Ausgangsleistung
