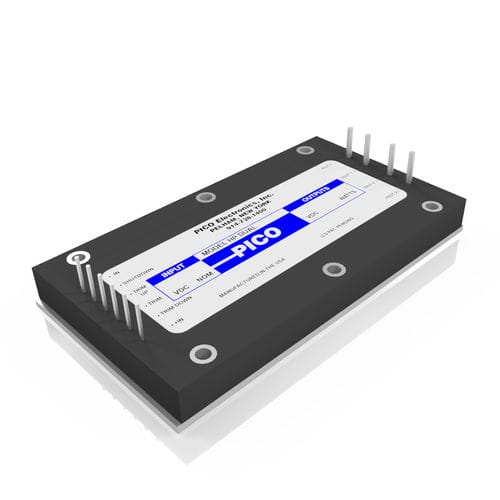

Gesteuertes DC/DC-Wandlermodul B series

isoliertmit breitem EingangsbereichEinfachausgang

Die Hochleistungs-DC-DC-Wandler der Serie HPB von PICO ermöglichen einen weiten Eingangsspannungsbereich von 36-72 VDC bei gleichzeitig geregeltem Ausgang. Sie sind vollständig gegen Überspannung, Übertemperatur und Dauerkurzschluss abgesichert. Die Verfügbarkeit von zwei isolierten Ausgängen, die geringe Größe und die Möglichkeit des Parallelbetriebs als Standardmerkmale sollten Ihre Design- und Komponentenkosten reduzieren, während der Festfrequenzbetrieb Parallelschaltungen für höhere Leistungsanforderungen erleichtert. Dieses hochdichte Gerät wird in den USA mit PICO-Qualität und -Komponentenauswahl zusammengebaut, so dass es auch die strengsten kommerziellen Anforderungen erfüllt Merkmale: Eingangsspannungsschutz Thermische Abschaltung bei Übertemp Leitungsregelung Lastregelung Keine externen Komponenten erforderlich Hohe Dichte, hoher Wirkungsgrad Fernabschaltung Trimmfunktionen Festfrequenz-100 Khtz Typische Merkmale: Frequenz: 100 Khtz Grundplatte: Max. +85º C Betriebstemperatur: Siehe Wärmetabelle, Min. 0º C Umgebungstemperatur, Max. +85º C Grundplattentemp. Testbedingungen: 25º C Umgebungstemperatur Isolationsbasis Eingang: 2121 VDC Isolationseingang Ausgang: 2424 VDC Isolationsausgang zur Basis: 1000 VDC Lagertemperatur: -55º C bis +105º C 25 Standard-Modelle 100 VDC Ausgangsmodelle Hohe Dichte 200 Watt Feste Frequenz
