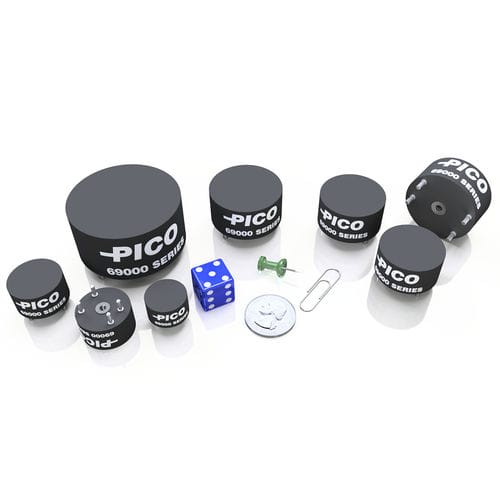

Drahtgewickelter Induktor 69 series

LeistungDCHochfrequenz

BEI REGLERN MIT MEHREREN AUSGÄNGEN KÖNNEN WIR ALLE ERFORDERLICHEN INDUKTIVITÄTSWERTE AUF EINEM KERN BEREITSTELLEN. Diese Technik ermöglicht eine minimale Baugröße und bietet eine hervorragende dynamische und DC-Querregulierung. Wenden Sie sich für diese speziellen Induktivitäten an das Werk. Bewältigung großer transienter DC-Ströme Kleinstmögliche Größe Hergestellt nach MIL-PRF-27, Grad 5, Klasse S. Spezielles Hochfrequenz-Kernmaterial zur Gewährleistung geringer Verluste Alle Einheiten haben geteilte Wicklungen Große Auswahl an Größen verfügbar Alle Induktivitäten haben geteilte Wicklungen (außer Größe AA) - die in der Tabelle angegebenen Werte gelten für Reihenschaltung. Bei Parallelschaltung beträgt die Induktivität 1/4 des doppelten Gleichstroms und 1/4 des Gleichstromwiderstands, d.h. bei Parallelschaltung von PICO 69010 beträgt die Induktivität 32,5 Mikrohenry mit einem Gleichstromwiderstand von 0,015 Ohm bei 6 Ampere Gleichstrom (10% Abfall in L) Diese PICO-Leistungsinduktoren können große transiente Gleichströme bewältigen Sie sind ideal für Rausch-, Spike- und Leistungsfilteranwendungen in Stromversorgungen, DC-DC-Wandlern und Schaltreglern.
