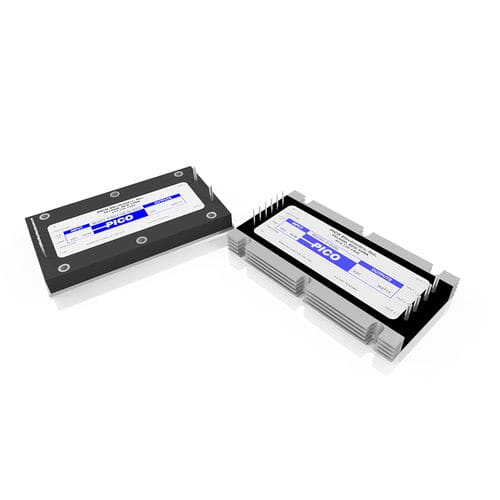

DC/DC-Wandlermodul / SMD PA series

gesteuertisoliertmit breitem Eingangsbereich

Die Hochleistungs-DC-DC-Wandler der PICO PA-Serie ermöglichen eine breite Eingangsspannung von 18-36 VDC bei gleichzeitig geregeltem Ausgang. Sie sind vollständig gegen Überspannung, Übertemperatur und Dauerkurzschluss abgesichert. Die Verfügbarkeit von zwei isolierten Ausgängen, die geringe Größe und die Fähigkeit zum Parallelbetrieb als Standardmerkmale sollten Ihre Design- und Komponentenkosten reduzieren, während der Festfrequenzbetrieb Parallelschaltungen für höhere Leistungsanforderungen erleichtert. Dieses hochdichte Gerät wird in den USA mit PICO-Qualität und -Komponentenauswahl zusammengebaut, so dass es auch die strengsten kommerziellen Anforderungen erfüllt. Merkmale: Eingangsspannungsschutz Thermische Abschaltung bei Übertemp Leitungsregelung Lastregelung Keine externen Komponenten erforderlich Hohe Dichte, hoher Wirkungsgrad Fernabschaltung Trimmfunktionen Festfrequenz-100 Khtz Typische Merkmale: Frequenz: 100 Khtz Grundplatte: Max. +85º C Betriebstemperatur: Siehe Wärmetabelle, Min. 0º C Umgebungstemperatur, Max. +85º C Grundplattentemp. Testbedingungen: 25º C Umgebungstemperatur Isolationsbasis Eingang: 2121 VDC Isolationseingang Ausgang: 4242 VDC Isolationsausgang zur Basis: 1000 VDC Lagertemperatur: -55º C bis +105º C
