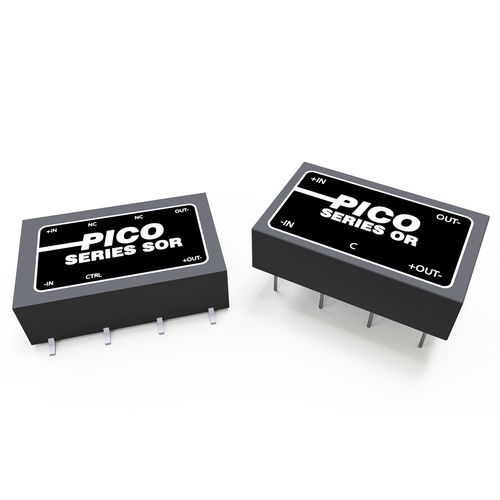

Verkapselter DC/DC-Wandler OR series

Plug-ingesteuertisoliert

Diese Geräte sind für $30 in OEM-Mengen erhältlich Diese Serie von gekapselten Reglern mit hohem Wirkungsgrad und großem Eingangsbereich ist in 84 verschiedenen Modellen erhältlich. Diese Geräte verfügen über eine 1.500-Volt-Gleichstrom-Eingangs-/Ausgangs-Isolierung in Modellen mit einem oder zwei Ausgängen. Die OR-Serie arbeitet in einem Temperaturbereich von -25º C bis +70º C ohne Kühlkörper oder elektrisches Derating. Diese Geräte eignen sich hervorragend für Anwendungen, bei denen die Eingangsspannung stark schwankt, jedoch ein hoher Wirkungsgrad und eine hohe Ausgangsspannungsregelung gewährleistet sein müssen. MERKMALE Gekapselte Halbleiter, konservativ ausgelegt für maximale Zuverlässigkeit Lastregelung (siehe Tabelle für typische Abweichungen bei verschiedenen Lasten) Netzregelung = Typische Werte 5-15V DC = ±1,5% 8-24V DC = ±1,5% 18-36V DC = ±1,0% Hoher Wirkungsgrad - bis zu 80% Betrieb über einen Temperaturbereich von -25º C bis +70º C ohne Kühlkörper oder elektrisches Derating Isolierung - 100 Megohm bei 1.500 Volt DC Isolierte Einzel- und Doppelausgänge Jedes Gerät wird mit einem externen Steuerstift geliefert. Wenn dieser "C"-Pin mit dem negativen (-) Eingang verbunden ist, wird das Gerät deaktiviert, was eine Fernabschaltung ermöglicht. TYPISCHE EIGENSCHAFTEN: Testbedingungen: 25º C Umgebungstemperatur. Betriebstemperatur: -25º C bis +70º C Umgebungstemperatur. Ausgangsspannungstoleranz: ±1% bei typischer Eingangsspannung Temperaturkoeffizient der Ausgangsspannung: 0,02%/ºC Lagertemperatur: -55º C bis +125º C Schutz gegen Kurzschluss: Vorübergehend Verfügbare Optionen Erweiterter Betriebstemperaturbereich (-55º C bis +85º C) Stabilisierungsbacken (125º C Umgebungstemperatur) Temperatur-Zyklus (-55º C bis +125º C) Hochtemperatur, Einbrennen bei voller Leistung (100 % Leistung, 125 ºC Gehäusetemperatur)
