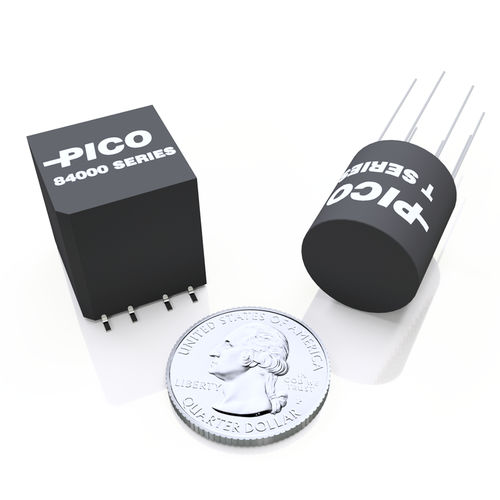

PICO-Bauteile für die Oberflächenmontage verwenden Materialien und Methoden, die den extremen Temperaturen von Dampfphasen-, I.R.- und anderen Reflow-Verfahren ohne Beeinträchtigung der elektrischen oder mechanischen Eigenschaften standhalten.
Spezifikationen
MIL-PRF-27: Alle Geräte werden nach MIL-PRF-27, Grade 5, Klasse S hergestellt.
FREQUENZANSPRECHUNG: ± 3db, 20 Hz-25 KHz bei 1,0 Milliwatt.
MAXIMALE VERZERRUNG: 5 % bei Nennleistungspegel bei 1 KHz und 300 Hz. 10% Verzerrung bei 20 Hz.
DIELEKTRISCHE STÄRKE: Alle Geräte werden mit 200 V RMS getestet.
INSULATIONSWIDERSTAND: Mehr als 10.000 Megohm bei 300 V DC.
GEWICHT: 28 gramm
BETRIEBS-TEMPERATUR: -55º C bis +130º C
ANSCHLÜSSE: Lötbarkeit nach MIL-STD-202, Methode 208.
THERMISCHER SCHOCK: 25 Zyklen, Methode 107, MIL-STD-202, Testbedingungen -55º C bis +130º C.
FEUCHTIGKEITSEMPFINDLICHKEITSSTUFE: MSL3
Merkmale
Extreme Beständigkeit gegen Temperaturschock.
Ultra-Miniaturgröße.
PICO ist eine zugelassene QPL-Quelle (MIL-PRF-27).
Magnetische Abschirmungen verfügbar.
Elektrostatische Abschirmung kann hinzugefügt werden.
Variation von Standardausführungen verfügbar.
Primär- und Sekundärwicklungen können entweder als Eingang oder als Ausgang verwendet werden.
Jedes Gerät in diesem Katalog kann mit einer 300-Thermozyklen-Garantie unter Verwendung der speziellen SR-Konstruktion von PICO hergestellt werden. Wenden Sie sich für Einzelheiten an das Werk.
---
