Leistungsverstärker E-536 series

für PiezoaktorPiezorauscharm

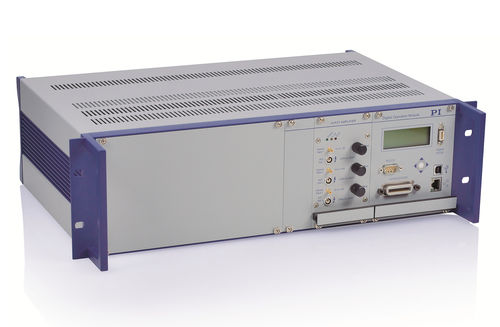

Hohe Dynamik und Auflösung in bis zu drei Achsen • Für P-363 PicoCube® Systeme • Extrem rauscharm • Varianten: hochdynamisch & hochauflösend PicoCube® Controller in zwei Varianten Der E-536 PicoCube® Controller enthält drei äußerst rauscharme Verstärkerkanäle für Hochvolt-Scherpiezoaktoren. Der Controller ist speziell für die Anforderungen der extrem schnellen und höchstauflösenden PicoCube® XY(Z)-Piezoscanner ausgelegt. Der E-536 wird in zwei Varianten für den Spannungsbereich von -250V bis +250 V angeboten und ermöglicht sowohl statische als auch dynamische Anwendungen. Der leistungsoptimierte E-536.3x für besonders dynamische Anwendungen kann Spitzenströme von 200 mA bei einer Kleinsignalbandbreite von 10 kHz abgeben. Die auflösungsoptimierten Modellvarianten E-536.3xH erreichen mit dem PicoCube® eine Positionsauflösung unter 0,03 nm bei einer Spitzenleistung bis 50 W. Beide Varianten stehen sowohl für den geregelten als auch für den ungeregelten Betrieb zur Verfügung. Höhere Präzision durch kapazitive Sensoren Die E-536.3C-Versionen besitzen einen integrierten Sensor-/ Servocontroller für den geregelten Betrieb. Die Positionskontrolle erfolgt z. B. beim PicoCube® Nanopositioniersystem mit kapazitiven Sensoren, wobei dann eine Auflösung bis 0,1 nm erreicht wird. Einsatzgebiete • Rastersondenmikroskopie • Rasterkraftmikroskopie • Scannen und Screening Höchste Auflösung bei hoher Dynamik Der ungeregelte Betrieb ist ideal für Anwendungen, bei denen schnelle Ansprechzeiten und sehr hohe Auflösungen erforderlich sind.
